Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7433120005 |
Hrot jamkára unášaný 652-20ACVL rozmer 503 MK3 RÖHM (79920) |
1 009,70 EUR
1 221,74 EUR s DPH
|
|
|
E7433120010 |
Hrot jamkára unášaný 652-20ACVL rozmer 504 MK4 RÖHM (79921) |
1 217,00 EUR
1 472,57 EUR s DPH
|
|
|
E7433120015 |
Hrot jamkára unášaný 652-20ACVL rozmer 505 MK5 RÖHM (79922) |
1 546,40 EUR
1 871,14 EUR s DPH
|
|
|
E7433120020 |
Hrot jamkára unášaný 652-20ACVL rozmer 506 MK6 RÖHM (79923) |
2 784,40 EUR
3 369,12 EUR s DPH
|
Info
| WGNr. | W309 | |
| Upnutí | 5 | MK |
| Velikost | 505 | |

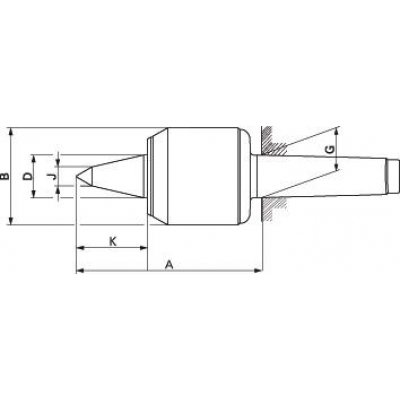

| Rozměr A | 177,5 | mm |
| Rozměr B | 95 | mm |
| Rozměr D | 40 | mm |
| Rozměr G | 44,399 | mm |
| Rozměr K | 66 | mm |
| Rozměr J | 15 | mm |
| max. přesnost vystředěného chodu | 0,01 | mm |
| max. axiální upínací síla | 1500 | daN |
| max. hmotnost obrobku | 1100 | kg |
| Max. otáčky | 2500 | min-1 |
| Strana katalogu FORMATplus 2023 | 3/94 |
Logistické parametry
| Výška | 161,0 mm |
|---|---|
| Dĺžka | 398,0 mm |
| Šírka | 174,0 mm |
| Objem | 11,14 l |
| Hmotnosť (netto) | 7,300 kg |
Popis

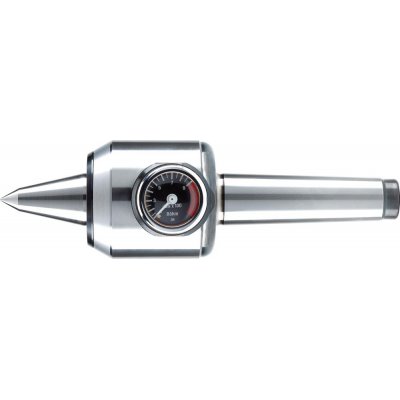

Otočný upínací hrot, AC-VL CONTROL predĺženýPrevedenie: Teleso a hrot zápustkovo kované, tvrdené a brúsené. Obežný hrot je možné opakovane prebrúsiť a uložiť na stopku, s malým vychýlením 60°-VL hrotu. Presné valcové ložisko s lamelovým tesnením.
Upínaciu silu je možné odčítať priamo na manometri v dani.
Použitie: Obzvlášť vhodný ako protihrot k unášačom na čelnej strane, stanovenie a konštantné udržanie upínacej sily a pre upnutie dlhých, úzkych obrobkov, aby sa zabránilo ich prehnutiu.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
