Varianty
Technické parametre
| typ upnutí | SK40 |
|---|
Info
| WGNr. | W394 | |
| Rozpětí | 2,5–26 | mm |
| Kleština | ER40 | |

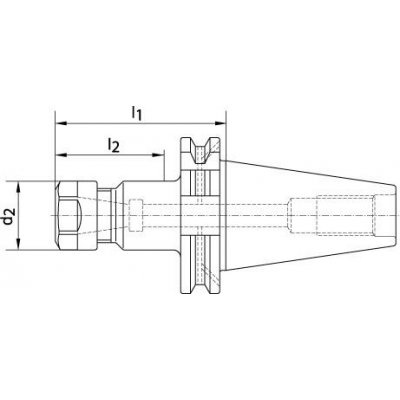

| l2 | 73 | mm |
| l1 | 100 | mm |
| Ø d2 | 63 | mm |
| Strana katalogu FORMATplus 2023 | 3/8 |
Logistické parametry
| Výška | 76,0 mm |
|---|---|
| Dĺžka | 215,0 mm |
| Šírka | 76,0 mm |
| Objem | 1,24 l |
| Hmotnosť (netto) | 1,681 kg |
Popis

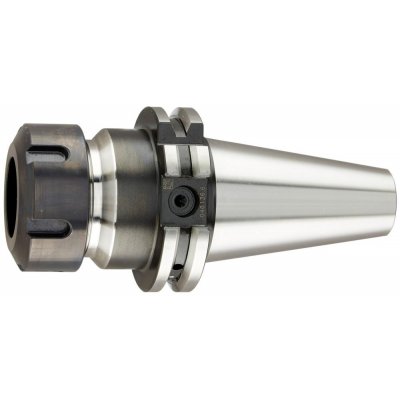

Klieštinové skľučovadlo TYP ER Mini, ISO 7388-1 (DIN 69871), tvar AD/B, SK 40, akosť vyváženia: G2.5 22000 min-1Prevedenie:: Z legovanej cementovanej ocele, s pevnosťou v ťahu v jadre cca 950 N/mm2 a hĺbkou zakalenia min. 0,5 mm. Kužeľ v zhode s DIN 254. Všetky funkčné plochy sú presne opracované a zaručujú kvalitu vďaka dvojitej 100% kontrole.
Tolerancia uhla kužeľa: AT3
Drsnosť povrchu kužeľa: Ra < 0,001 mm
Tvrdosť po kalení: 60 –2 HRC
Použitie: Na upnutie nástrojov s valcovou stopkou v klieštinách v zhode s ISO 19498.
Rozsah dodávky: Klieštinové skľučovadlo komplet s upínacou maticou (vyvážené, s klznou vrstvou pre zvýšenú upínaciu silu).
Upozornenie:: Rozmer I2 udáva maximálnu hĺbku zasunutia náradia.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
