Varianty
Technické parametre
| typ upnutí | BT40 |
|---|
Info
| WGNr. | W394 | |
| Rozpětí | 1–16 | mm |
| BT | 40 | |
| Kleština | ER25 | |

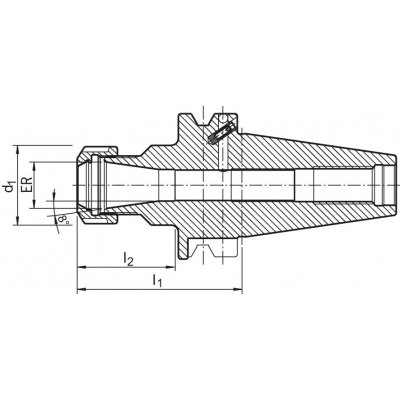

| d1 | 42 | mm |
| l1 | 160 | mm |
| l2 | 57 | mm |
| Strana katalogu FORMATplus 2023 | 3/29 |
Logistické parametry
| Výška | 72,0 mm |
|---|---|
| Dĺžka | 270,0 mm |
| Šírka | 81,0 mm |
| Objem | 1,58 l |
| Hmotnosť (netto) | 2,139 kg |
Popis
Klieštinový upínač, typ ER, BT 40Prevedenie: Presné vyváženie. Z legovanej cementačnej ocele, s pevnosťou v ťahu v jadre cca 950/mm2 a hĺbkou zakalenia min. 0,5 mm. Všetky funkčné plochy sú presne opracované a zaručujú kvalitu vďaka dvojitej 100% kontrole.
Tolerancia kužeľa: AT3
Tvrdená: 60 –2 HRC
Použitie: Na upnutie nástrojov s valcovou stopkou v klieštinách v zhode s ISO (predtým DIN 6499).
Rozsah dodávky: Klieštinový upínač komplet s upínacou maticou (vyvážené, klzná vrstva pre zvýšenú upínaciu silu).
Upozornenie: Rozmer l2 udáva maximálnu hĺbku zasunutia nástrojov.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
