Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439410020 |

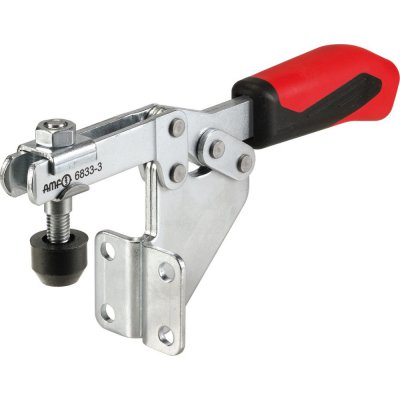

Úpinka horizontálny pätice 6833 rozmer 2 AMF (93328) |
24,60 EUR
30,26 EUR s DPH
|
|
|
E7439410030 |
Úpinka horizontálny pätice 6833 rozmer 3 AMF (93336) |
30,10 EUR
37,02 EUR s DPH
|
|
|
E7439410110 |
Kombinovaná úpinka 6860 rozmer 1 AMF (93831) |
67,70 EUR
83,27 EUR s DPH
|
|
|
E7439410120 |
Kombinovaná úpinka 6860 rozmer 2 AMF (93880) |
70,90 EUR
87,21 EUR s DPH
|
|
|
E7439410130 |
Kombinovaná úpinka 6860 rozmer 3 AMF (93864) |
88,80 EUR
109,22 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 2 | |
| F1 | 2 | kN |
| F2 | 2 | kN |
| Hmotnost | 700 | g |

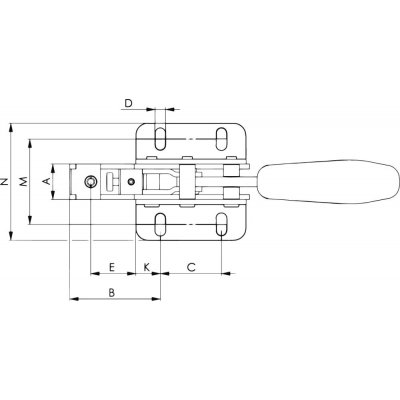

| A | 19,5 | |
| B | 56 | |
| C | 50 | |
| D | 6,5 | |
| E | 32 | |
| F | 9 | |
| G | 28 | |
| H | 46 | |
| H1 | 94 | |
| HW1 min. | 30 | |
| HW1 max. | 40 | |
| HW2 min. | 14 | |
| HW2 max. | 24 | |
| I | 16 | |
| K | 12,5 | |
| L | 219 | |
| M | 48,5–61,5 | |
| N | 75 | |
| P | 75 | |
| Strana katalogu FORMATplus 2023 | 3/181 |
Logistické parametry
| Výška | 75,0 mm |
|---|---|
| Dĺžka | 185,0 mm |
| Šírka | 112,0 mm |
| Objem | 1,55 l |
| Hmotnosť (netto) | 0,715 kg |
Popis
Kombinovaná úpinkaPrevedenie: Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených ložiskových puzdrách. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom.
Výhody:
• Napolohovanie a upnutie v jednom pracovnom kroku
• Robustná a stabilná konštrukcia
• Jednoduché vybratie obrobku, pretože upínacie rameno je kompletne zasunuté
• Maximálna kvalita, podľa štandardu kvality AMF
Použitie: Pri zváraní prípravkov je veľmi dôležitá presná poloha a bezpečné upnutie jednotlivých súčastí. V praxi je to dosiahnuté súčasným použitím tiahel v spojení so zvislými úpinkami, alebo použitím náročných vlastných konštrukcií. Kombinovaná úpinka AMF spĺňa obe tieto úlohy v jedinom pracovnom kroku a vďaka tomu je použitie rôznych rýchloupiniek zbytočné. Vodiaca kulisa kombinovanej úpinky prevádza pohyb ramena do horizontálneho a vertikálneho upínacieho pohybu, čím je obrobok súčasne polohovaný a upnutý.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
