Varianty
Info

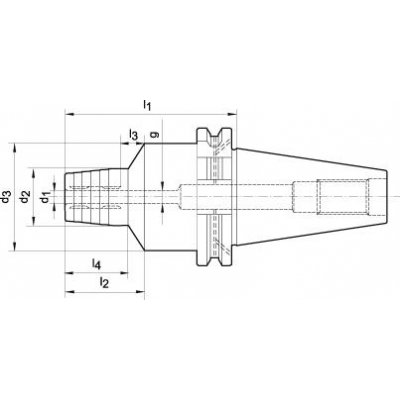

| WGNr. | W326 | |
| d1 | 6 | mm |
| d2 | 26 | mm |
| d3 | 49,5 | mm |
| l1 | 80,5 | mm |
| l2 | 37 | mm |
| l3 | 10 | mm |
| l4 | 29 | mm |
| g | M5 | |
| SW | 2,5 | mm |
| Strana katalogu FORMATplus 2023 | 3/18 |
Logistické parametry
| Výška | 114,0 mm |
|---|---|
| Dĺžka | 220,0 mm |
| Šírka | 114,0 mm |
| Objem | 2,86 l |
| Hmotnosť (netto) | 3,306 kg |
Popis

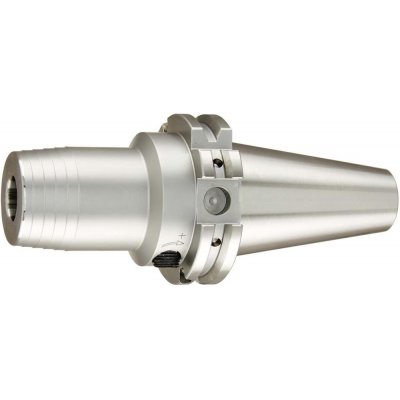

Hydraulický upínač, ISO 7388-1 (DIN 69871), tvar AD/B, vnútorné chladenie, SK 50Prevedenie: Materiál s pevnosťou v ťahu od 1600 do 1800 N/mm2 a tvrdosťou 52 ± 2 HRC. Otáčaním inbusového kľúča s priečnou rukoväťou sa stláča hydraulický olej vo vnútri hydraulickej upínacej sady (prítlačná skrutka, prítlačný kolík, tesnenie). Natlakovaním oleja sa rozpínacie puzdro rovnomerne rozpína, a tým sa upína stopka nástroja s vysokou presnosťou obvodovej hádzavosti (max. 3 µm). Kužeľ v zhode s DIN 254. Otvor pre dátový nosič/čip (Balluf).
Tolerancia uhla kužeľa: AT3
Maximálne otáčky: 40000 min.-1
Optimálna prevádzková teplota: 20-50 °C.
Max. tlak chladiva: 80 bar.
Dĺžka upínania: 10 mm
Rozsah dodávky: Hydraulický upínač s inbusovým kľúčom s priečnou rukoväťou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
