Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439300001 |
Nástavec s guličkou č 6445 FORMAT |
26,30 EUR
31,82 EUR s DPH
|
|
|
E7439300020 |
Nastavovacie klin HERKUKLES 125 / 100-125mm FORMAT |
491,80 EUR
595,08 EUR s DPH
|
|
|
E7439300030 |
Nastavovacie klin HERKUKLES 190 / 170-190mm FORMAT |
1 139,40 EUR
1 378,67 EUR s DPH
|
|
|
E7439300010 |
Nastavovacie klin HERKUKLES 63 / 50-63mm FORMAT |
227,80 EUR
275,64 EUR s DPH
|
Info

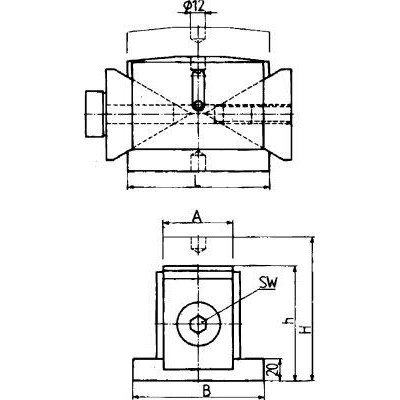

| WGNr. | W340 | |
| Velikost | 60 | |
| Přestavení na výšku h-H | 47–60 | mm |
| A | 38 | mm |
| B | 54 | mm |
| Délka L | 63 | mm |
| SW | 17 | mm |
| H* mm/ot. | 0,86 | |
| Nosnost | 28 | kN |
| Strana katalogu FORMATplus 2023 | 3/163 |
Logistické parametry
| Výška | 85,0 mm |
|---|---|
| Dĺžka | 70,0 mm |
| Šírka | 100,0 mm |
| Objem | 0,60 l |
| Hmotnosť (netto) | 1,580 kg |
Popis
Rovnací klin s vnútorným šesťhranom* H mm/ot. = prestavenie výšky na otáčku.
Prevedenie: Zo zušľachtenej tvárnej liatiny a ocele, popustené na brunýrovaný odtieň. So strediacim otvorom O 12 mm. Rovnací klin môžete rukou ľahko prestaviť pri zaťažení na 1/3 nosnosti (F max.). Presne opracované klinové plochy dovoľujú pokojné presné nastavenie, presnejšie ako 1/10 mm, voliteľne skrutkou s ryhovanou hlavou alebo kľúčom na šesťhranné skrutky. Dvojitý klinový efekt umožňuje presné vertikálne pohyby bez bočného posuvu.
Použitie: Na upínanie ťažkých liatinových a kovaných obrobkov na veľkých nástrojových zariadeniach. Okrem toho sa rovnací klin môže nasadiť na „ťažké skrutkovacie podpery“. Pritom je nutné použiť valcový kolík DIN 6325 (12 x 30 mm).
Obsah dodávky: Rovnací klin s guľovým nástavcom.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
