Varianty
Technické parametre
| Průměr | 4 mm |
|---|---|
| Materiál nástroje | tvrdokov |
| Povlak | TiALN |
| Norma | výrobní |
Info
| WGNr. | W108 | |
| Ø h6 | 4 | mm |
| Délka drážky | 12 | mm |
| Celková délka | 55 | mm |
| Ocel < 700 N/mm2 f | 0,06 | mm/ot |
| Ocel < 700 N/mm2 | 65 | |
| Ocel < 1000 N/mm2 | 52 | |
| Ocel < 1400 N/mm2 | 42 | |
| INOX ferit./martenzit. | 30 | |
| INOX austenitická | 24 | |
| INOX duplex | 19 | |
| Litina GG/GTS | 90 | |
| Litina GGG | 72 | |
| Titan > 850 N/mm2 | 35 | |
| Hliník < 8% Si | 200 | |
| Hliník > 8% Si | 200 | |
| Povrstvení | TiAlN | |
| Strana katalogu FORMATplus 2023 | 1/95 |
Logistické parametry
| Výška | 16,0 mm |
|---|---|
| Dĺžka | 97,0 mm |
| Šírka | 16,0 mm |
| Objem | 0,02 l |
| Hmotnosť (netto) | 0,013 kg |
Popis
Strojný návrtový vrták, TK, valcová stopkaPrevedenie: Masívny tvrdokov (K10/K20), typ N, podľa výrobnej normy.
Veľmi stabilný model, brúsený profil, pravorezný, s precíznym zábrusom hrotu a úzkym priečnym britom. Bez zahrotenia, s bočným uhlom chrbta 12 ° / 30 °. Bočný uhol čela je menší ako štandard, hrúbka jadra výrazne menšia ako štandard a bežné stúpanie skrutkovice. Od O 6 mm s unášacou plôškou podľa DIN 6535-HB.
O-Toleranz:O: do O 10 mm = h6,
od O 10 mm: Tolerancia britu = h8.
Použitie:

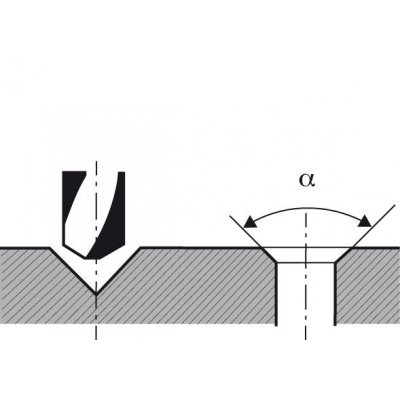

142° – Pre záber hlavného britu nasledujúceho špirálového vrtáka.
Najmä vhodné pre polohovo presné a rýchle navrtávanie na NC strojoch a súradnicových vyvrtávacích frézach. Používa sa na centrovanie a skosenie hrán závitových otvorov v jednom pracovnom kroku. Vhodné iba na navŕtanie. Možno použiť najmä vysoko pevné ocele, oceľové liatiny, šedé liatiny, tvrdokovové liatiny, tvrdú mangánovú oceľ, oceľ CrNi, bronz, ľahké a farebné kovy.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
