Páková upínka 3stupňová 7630-49 M20x22 AMF 559882

Popis

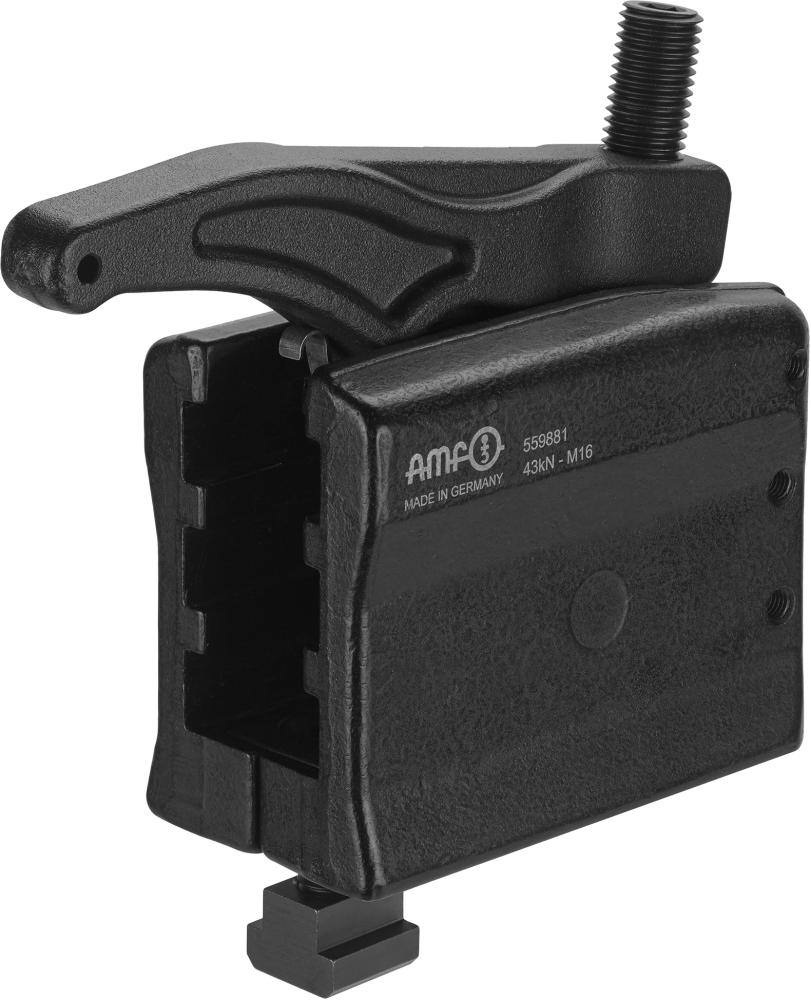

Páková úpinka, 3-stupňová

Prevedenie: Z legovanej kalenej ocele, kovaná a čierno pozinkovaná. Komplet s 3-stupňovým nosným prvkom, upínacou jednotkou a upevňovacou sadou. Plochá čeľusť v hladkej a ryhovanej variante, k dostaniu voliteľne. Poistka proti strate vďaka závitovému kolíku na všetkých stupňoch, trojitý plynulý rozsah prestavenia, vysoké upínacie sily od 22 kN do 49 kN, výšku a dĺžku je možné plynule prestaviť, vďaka veľmi robustnej konštrukcii je možné rýchle a ľahké upnutie. Jednoduchá montáž prvkov, použitie v T-drážkach 14 až 28 mm, resp. v doštičkách s rastrom M12, M16, M20, 2 varianty plochej čeľuste.

Použitie:
1. Nosný prvok umiestnite do požadovanej polohy na pracovnom stole a upevnite predpísaným uťahovacím momentom Md.
2. Upínacie rameno uveďte do požadovanej polohy.
3. Obrobok sa upne pomocou nastavovacej skrutky.

Upozornenie: Max. zaťaženie sa môže líšiť v závislosti od upnutia a stavu závitu (mazania). Nie je vhodné na použitie na vstrekovacích strojoch pre tlakové liatie a na lisoch.
