Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439130090 |
Paralelný doraz - pár 100x28,0x160mm AMF (74351) |
336,10 EUR
413,40 EUR s DPH
|
|
|
E7439130010 |
Paralelný doraz - pár 25x8,0x100mm AMF (74260) |
101,70 EUR
125,09 EUR s DPH
|
|
|
E7439130020 |
Paralelný doraz - pár 32x10,0x100mm AMF (74278) |
108,40 EUR
133,33 EUR s DPH
|
|
|
E7439130030 |
Paralelný doraz - pár 40x12,0x100mm AMF (74286) |
125,60 EUR
154,49 EUR s DPH
|
|
|
E7439130040 |
Paralelný doraz - pár 50x14,0x100mm AMF (74294) |
140,80 EUR
173,18 EUR s DPH
|
|
|
E7439130050 |
Paralelný doraz - pár 50x16,0x160mm AMF (74302) |
150,90 EUR
185,61 EUR s DPH
|
|
|
E7439130060 |
Paralelný doraz - pár 63x18,0x160mm AMF (74310) |
178,10 EUR
219,06 EUR s DPH
|
|
|
E7439130070 |
Paralelný doraz - pár 63x20,0x160mm AMF (74328) |
215,00 EUR
264,45 EUR s DPH
|
|
|
E7439130075 |
Paralelný doraz - pár 80x22,0x160mm AMF (74336) |
277,80 EUR
341,69 EUR s DPH
|
|
|
E7439130080 |
Paralelný doraz - pár 80x24,0x160mm AMF (74344) |
295,00 EUR
362,85 EUR s DPH
|
Info
| WGNr. | W338 | |
| Šířka | 28 | mm |
| Výška | 100 | mm |
| Délka | 160 | mm |
| Párová tolerance h | 0,015 | mm |
| Tolerance jmenovitého rozměru DIN 7168 m h | 0,3 | mm |
| Tolerance h7 | 0,021 | mm |
| Strana katalogu FORMATplus 2023 | 3/139 |
Logistické parametry
| Výška | 57,0 mm |
|---|---|
| Dĺžka | 116,0 mm |
| Šírka | 101,0 mm |
| Objem | 0,67 l |
| Hmotnosť (netto) | 7,040 kg |
Popis
Precízny paralelný doraz - párPrevedenie: Tvrdené a na výšku párovo zbrúsené podľa párovej tolerancie IT 5. Tolerancia menovitého rozmeru na výšku podľa DIN ISO 2768 m, na šírku h7, zostávajúce rozmery podľa DIN ISO 2768.
Použitie: Prednosť pre menšie až stredné stroje. Sú prispôsobené hrúbkou na strojové drážky s toleranciou H 8.

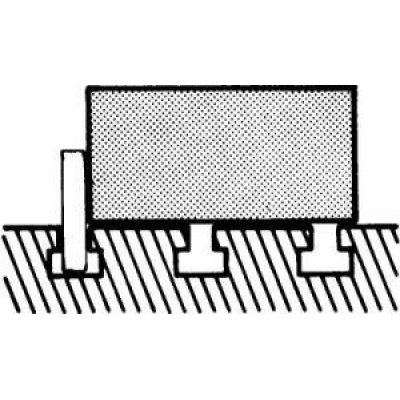

Pár týchto dorazov sa vkladá do drážky stroja, potom je možné obrobky rýchlo paralelne vyrovnať so stolom. Okrem toho ich možno používať ako paralelné podložky aj pre strojné drážky.
Upozornenie: Niekoľko párov s rovnakými rozmermi je možné dodať za príplatok.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
