Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7438040019 |
Stabilní upínací čelist 6497F plochá, velikost 19 AMF (562016) |
282,60 EUR
347,60 EUR s DPH
|
|
|
E7438040026 |
Stabilní upínací čelist 6497F plochá, velikost 26 AMF (562017) |
382,40 EUR
470,35 EUR s DPH
|
|
|
E7438040038 |
Stabilní upínací čelist 6497F plochá, velikost 38 AMF (562018) |
556,60 EUR
684,62 EUR s DPH
|
Info

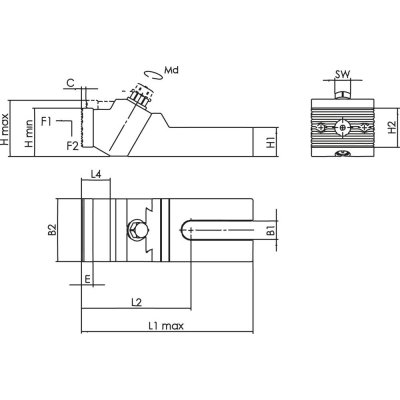

| WGNr. | W342 | |
| Šířka drážky | 12, 14, 16, 18 | mm |
| B1 | 19 | mm |
| B2 | 65 | mm |
| C | 6 | mm |
| E | 12 | mm |
| H min. | 50 | mm |
| H max. | 60 | mm |
| H1 | 30 | mm |
| H2 | 40 | mm |
| L1 max. | 177 | mm |
| L2 | 113 | mm |
| L4 | 29 | mm |
| SW | 16 | |
| F1 | 8, 15, 20, 28 | kN |
| F2 | 1,2, 2,2, 3,0, 4,2 | kN |
| Md | 20, 40, 45, 60 | |
| Strana katalogu FORMATplus 2023 | 3/164 |
Popis
Stabilná upínacia čeľusť, plocháPrevedenie: S presným prizmatickým vedením, základné teleso z kalenej ocele, upínacie čeľuste z cementovanej ocele, tvrdené. Upínacie čeľuste obojstranné, s hladkou stranou pre opracované obrobky a ryhovanou stranou pre surové upínacie plochy.
Použitie: Vďaka veľkej upínacej ploche sa tieto stabilné upínacie čeľuste hodia na bočné upnutie obrobkov. Na upevnenie stabilných upínacích čeľustí na strojný stôl odporúčame použiť dve upínacie skrutky.
Upozornenie: Ako upevňovacie skrutky (2 kusy na upínaciu čeľusť) je nutné samostatne objednať skrutky pre T-drážky DIN 787 v závislosti na šírke drážky.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
