Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7438130010 |
Svislá upínka 6800 ESD, velikost 0 AMF (562483) |
22,10 EUR
27,18 EUR s DPH
|
|
|
E7438130020 |
Svislá upínka 6800 ESD, velikost 1 AMF (562484) |
23,30 EUR
28,66 EUR s DPH
|
|
|
E7438130030 |
Svislá upínka 6800 ESD, velikost 2 AMF (562486) |
30,20 EUR
37,15 EUR s DPH
|
|
|
E7438130040 |
Svislá upínka 6800 ESD, velikost 3 AMF (562487) |
33,20 EUR
40,84 EUR s DPH
|
Info

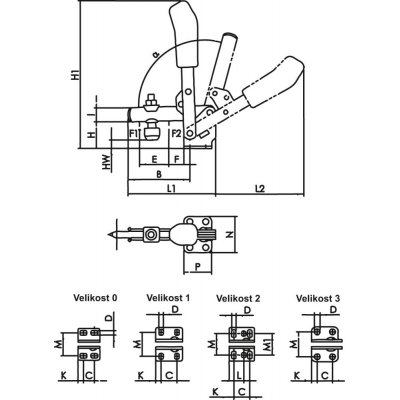

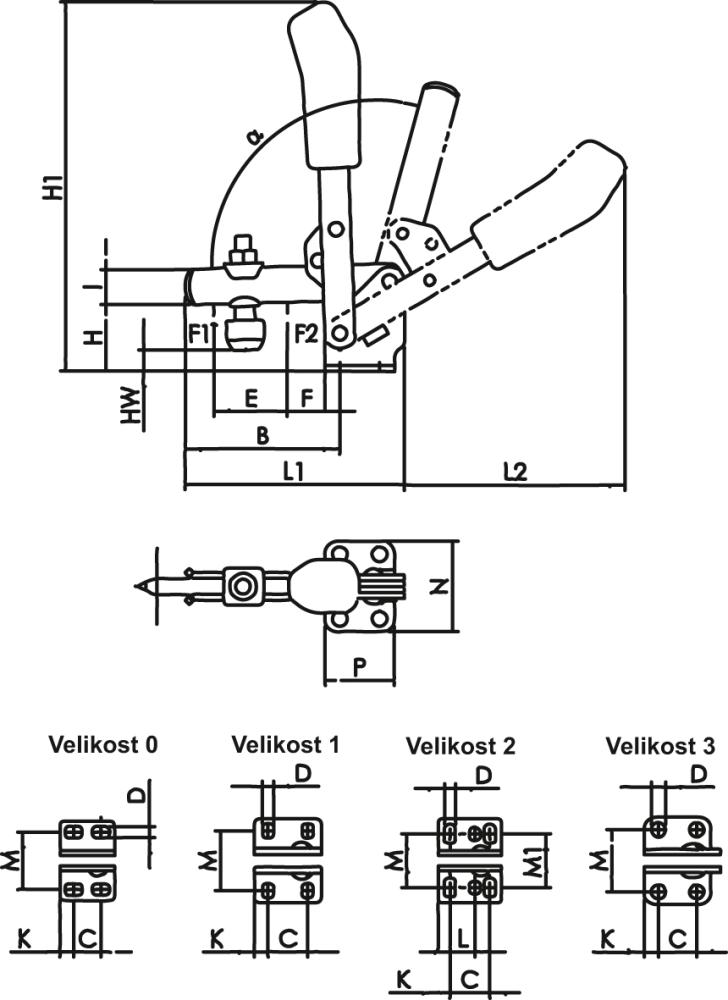

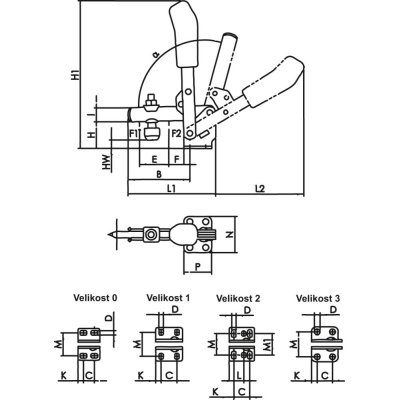

| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 1,2 | kN |
| F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 45 | |
| Hmotnost | 410 | g |
| A | 8 | |
| B | 79 | |
| C | 20 | |
| D | 7,5 | |
| E | 37 | |
| F | 19 | |
| H | 33 | |
| H1 | 186 | |
| HW min. | 2 | |
| HW max. | 11 | |
| I | 18 | |
| K | 7,5 | |
| L1 | 112 | |
| L2 | 112 | |
| M | 32,5 | |
| N | 46 | |
| P | 35 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/174 |
Popis
Zvislá úpinka ESDPrevedenie: S ochranným uzáverom a rukoväťou z materiálu odvádzajúceho elektrostatický výboj (disipatívneho materiálu). S otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pri prevedení veľkosti 2 a 3 pohybujú v tvrdených puzdrách.
Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov, poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Zvislá úpinka ESD bola vyvinutá špeciálne pre použitie v ochranných ESD zónach (EPA –electrostatic protected area) pre práce na elektrostaticky citlivých komponentoch, konštrukčných skupinách alebo prístrojoch v súlade s normou DIN EN 61340-5-1.
Obsah dodávky: Zvislá úpinka komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
