Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7429830005 |
Trň preťahovací HSS rozmer 10IV Hassam Savage IBT (11 410) |
327,50 EUR
402,83 EUR s DPH
|
|
|
E7429830010 |
Trň preťahovací HSS rozmer 12IV Hassam Savage IBT (11 412) |
327,50 EUR
402,83 EUR s DPH
|
|
|
E7429830015 |
Trň preťahovací HSS rozmer 14IV Hassam Savage IBT (11 414) |
327,50 EUR
402,83 EUR s DPH
|
Info
| WGNr. | W274 | |
| Šířka klínové drážky | 10 lV | mm |
| Tolerance JS9 | ± 0,018 | mm |
| Pro vel. klínu | 10 x 8 | mm |

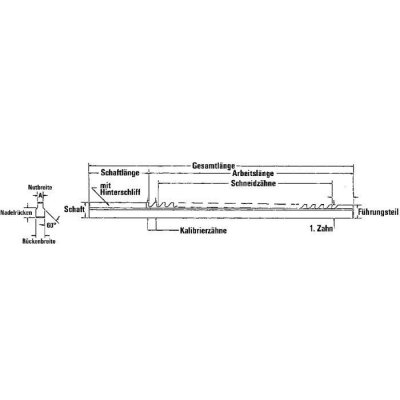

| Šířka hřbetu x délka | 14,29 x 352 | mm |
| Průchody | 3 | |
| Vložky | 2 | Kusy |
| Délka protlačování | 20–150 | mm |
| Protlačovací síla | 36,0 | kN |
| Strana katalogu FORMATplus 2023 | 2/83 |
Logistické parametry
| Výška | 26,0 mm |
|---|---|
| Dĺžka | 360,0 mm |
| Šírka | 37,0 mm |
| Objem | 0,35 l |
| Hmotnosť (netto) | 0,892 kg |
Popis
Pretláčací tŕň na klinové drážky Typ IV, HSS, 10-14 mmPrevedenie: HSS, podbrúsený. Vodiace puzdrá rady I, II a II majú dosadací nákružok, vložky sú zahrnuté v cene.
Použitie: Výroba strojných dielov, šablón, zváracích, vŕtacích a upínacích ústrojenstiev, uhol čela je dimenzovaný na oceľ, ale dá sa použiť aj na liatinu, bronz a hliník.

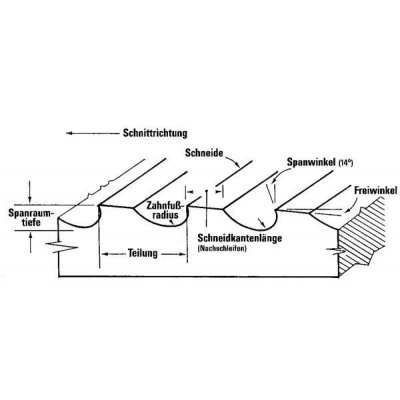

K rýchlemu a efektívnemu zhotoveniu rozmerovo stálych, presne vycentrovaných klinových drážok podľa DIN 6885 pre lícovanie JS9. Potrebný úber triesky sa dosiahne v niekoľkých pracovných chodoch. Tvar zubov a podbrúsenie zaručujú čistý povrch. Možnosť použitia na ručných a hydraulických lisoch.
Vložky sú súčasťou rozsahu dodávky pretláčacích tŕňov.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
