Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7429890005 |
Trň preťahovací HSS rozmer 20V Hassam Savage IBT (11 620) |
1 018,40 EUR
1 252,63 EUR s DPH
|
|
|
E7429890010 |
Trň preťahovací HSS rozmer 22VI Hassam Savage IBT (11 622) |
995,30 EUR
1 224,22 EUR s DPH
|
|
|
E7429890015 |
Trň preťahovací HSS rozmer 24VI Hassam Savage IBT (11 624) |
995,30 EUR
1 224,22 EUR s DPH
|
|
|
E7429890020 |
Trň preťahovací HSS rozmer 25VI Hassam Savage IBT (11 625) |
995,30 EUR
1 224,22 EUR s DPH
|
Info
| WGNr. | W274 | |
| Šířka klínové drážky | 25 VI | mm |
| Tolerance JS9 | ± 0,026 | mm |
| Pro vel. klínu | 25 x 14 | mm |
| Šířka hřbetu x délka | 25,4 x 489 | mm |
| Průchody | 5 | |
| Vložky | 4 | Kusy |
| Délka protlačování | 20–150 | mm |
| Protlačovací síla | 61,0 | kN |
| Strana katalogu FORMATplus 2023 | 2/83 |
Logistické parametry
| Výška | 50,0 mm |
|---|---|
| Dĺžka | 500,0 mm |
| Šírka | 50,0 mm |
| Objem | 1,25 l |
| Hmotnosť (netto) | 3,129 kg |
Popis

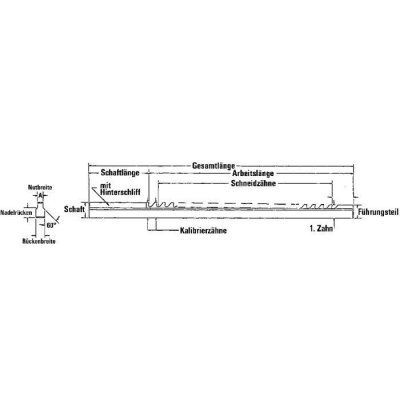

Pretláčací tŕň na klinové drážky Typ VI, HSS, 20-25 mmPrevedenie: HSS, podbrúsený. Vodiace puzdrá rady I, II a II majú dosadací nákružok, vložky sú zahrnuté v cene.
Použitie: Výroba strojných dielov, šablón, zváracích, vŕtacích a upínacích ústrojenstiev, uhol čela je dimenzovaný na oceľ, ale dá sa použiť aj na liatinu, bronz a hliník.

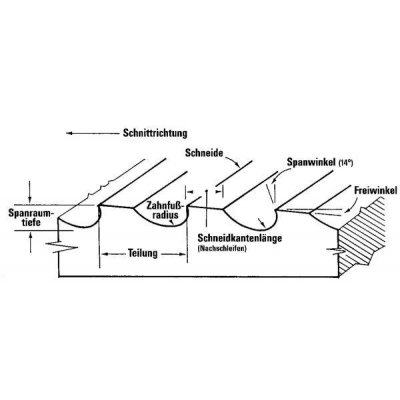

K rýchlemu a efektívnemu zhotoveniu rozmerovo stálych, presne vycentrovaných klinových drážok podľa DIN 6885 pre lícovanie JS9. Potrebný úber triesky sa dosiahne v niekoľkých pracovných chodoch. Tvar zubov a podbrúsenie zaručujú čistý povrch. Možnosť použitia na ručných a hydraulických lisoch.
Vložky sú súčasťou rozsahu dodávky pretláčacích tŕňov.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
