Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7429800005 |
Trň preťahovací HSS rozmer 5III Hassam Savage IBT (11 305) |
223,00 EUR
274,29 EUR s DPH
|
|
|
E7429800010 |
Trň preťahovací HSS rozmer 6III Hassam Savage IBT (11 306) |
230,50 EUR
283,52 EUR s DPH
|
|
|
E7429800015 |
Trň preťahovací HSS rozmer 8III Hassam Savage IBT (11 308) |
230,50 EUR
283,52 EUR s DPH
|
Info
| WGNr. | W274 | |
| Šířka klínové drážky | 5 lll | mm |
| Tolerance JS9 | ± 0,015 | mm |
| Pro vel. klínu | 5 x 5 | mm |
| Šířka hřbetu x délka | 9,53 x 302 | mm |
| Průchody | 2 | |
| Vložky | 1 | Kusy |
| Délka protlačování | 10–64 | mm |
| Protlačovací síla | 7,60 | kN |
| Strana katalogu FORMATplus 2023 | 2/82 |
Logistické parametry
| Výška | 24,0 mm |
|---|---|
| Dĺžka | 310,0 mm |
| Šírka | 24,0 mm |
| Objem | 0,18 l |
| Hmotnosť (netto) | 0,330 kg |
Popis

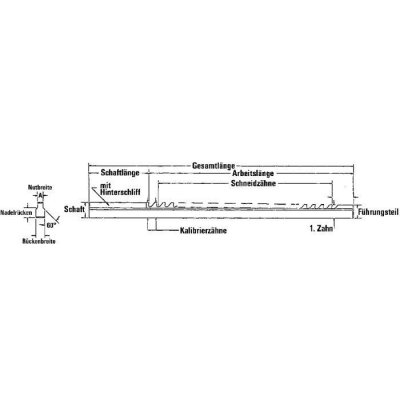

Pretláčací tŕň na klinové drážky Typ III, HSS, 5-8 mmPrevedenie: HSS, podbrúsený. Vodiace puzdrá rady I, II a II majú dosadací nákružok, vložky sú zahrnuté v cene.
Použitie: Výroba strojných dielov, šablón, zváracích, vŕtacích a upínacích ústrojenstiev, uhol čela je dimenzovaný na oceľ, ale dá sa použiť aj na liatinu, bronz a hliník.

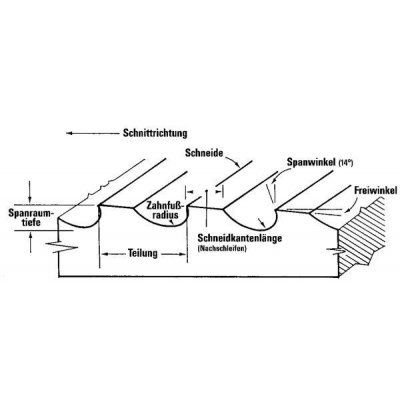

K rýchlemu a efektívnemu zhotoveniu rozmerovo stálych, presne vycentrovaných klinových drážok podľa DIN 6885 pre lícovanie JS9. Potrebný úber triesky sa dosiahne v niekoľkých pracovných chodoch. Tvar zubov a podbrúsenie zaručujú čistý povrch. Možnosť použitia na ručných a hydraulických lisoch.
Vložky sú súčasťou rozsahu dodávky pretláčacích tŕňov.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
