Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7496502000 |
Uloženie stroja LEVEL-MOUNT 2000kg LM 3-33 Effbe (LM-3-33) |
77,60 EUR
93,90 EUR s DPH
|
|
|
E7496504000 |
Uloženie stroja LEVEL-MOUNT 4000kg LM 5-55 Effbe (LM 5-55) |
125,90 EUR
152,34 EUR s DPH
|
|
|
E7496505500 |
Uloženie stroja LEVEL-MOUNT 5500kg LM 6-66 Effbe (LM 6-66) |
228,10 EUR
276,00 EUR s DPH
|
|
|
E7496500600 |
Uloženie stroja LEVEL-MOUNT 600kg LM 1-11 Effbe (LM 1-11) |
40,70 EUR
49,25 EUR s DPH
|
|
|
E7496508000 |
Uloženie stroja LEVEL-MOUNT 8000kg LM 7-77 Effbe (LM 7-77) |
338,60 EUR
409,71 EUR s DPH
|
Info
| WGNr. | W986 | |
| Zatížení na prvek | 220–600 | kg |
| Model | LM 1-11 | |

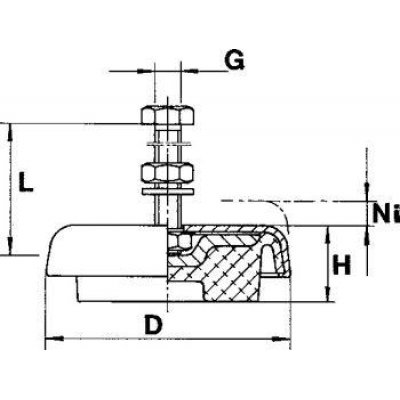

| Ø D | 80 | mm |
| Výška H | 25 | mm |
| Velikost závitu G | M10 | |
| Délka standardního šroubu L | 80 | mm |
| Nivelační výška Ni | 15 | mm |
| Max. tloušťka nohy stroje | 43 | mm |
| Lisy všeobecně do počtu zdvihů 110/min | 450 | kg |
| Soustruhy | 220 | kg |
| Frézovací stroje | 300 | kg |
| Rovinné brusky | 220 | kg |
| Stroje všeobecně | 480 | kg |
| Statická maximální zátěž | 600 | kg |
| Strana katalogu FORMATplus 2023 | 9/106 |
Logistické parametry
| Výška | 32,0 mm |
|---|---|
| Dĺžka | 98,0 mm |
| Šírka | 91,0 mm |
| Objem | 0,28 l |
| Hmotnosť (netto) | 0,382 kg |
Popis
Inštalačný prvok stroja LEVEL-MOUNT®Prevedenie: Elastomérové teleso zo syntetického kaučuku, odolné proti oleju a starnutiu, vonkajší uzáver z kovu, žltý práškový náter, prítlačná doska z tvárnej liatiny, skrutka z ocele, pozinkovaná.
Použitie: Na pružnú inštaláciu strojov a lisov bez ukotvenia.
Upozornenie: Hodnoty zaťaženia uvedené v tabuľke sú smerné hodnoty, ktoré boli určené z hľadiska dobrej stability a inštalácie strojov bez ukotvenia.
Výber správneho prvku:
1. Zistenie zaťaženia na prvok (hmotnosť stroja : upevňovacie body)
2. Stanovenie druhu stroja,
3. Výber prvkov podľa nižšie uvedenej tabuľky
4. Porovnanie veľkosti skrutiek s otvorom na upevnenie
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
