Varianty
Info

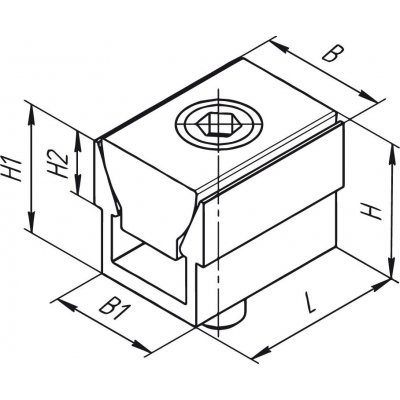

| WGNr. | W343 | |
| Šířka B | 12,3 | mm |
| max. rozevření | 13,2 | mm |
| Výška H | 14,5 | mm |
| Délka L | 15,9 | mm |
| Rozměr B1 | 10,4 | mm |

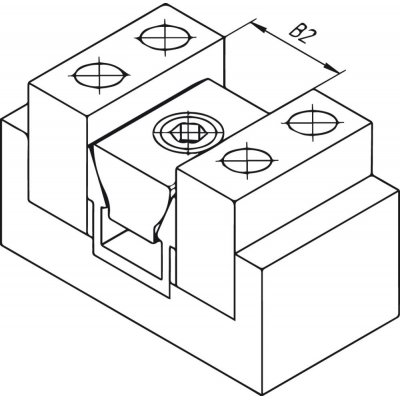

| Rozměr B2 | 12,7 | mm |
| Rozměr H2 | 5,6 | mm |
| Šroub | M4 | |
| SW | 3 | mm |
| Upínací síla | 2,2 | kN |
| Strana katalogu FORMATplus 2023 | 3/142 |
Logistické parametry
| Výška | 20,0 mm |
|---|---|
| Dĺžka | 16,0 mm |
| Šírka | 80,0 mm |
| Objem | 0,02 l |
| Hmotnosť (netto) | 0,011 kg |
Popis

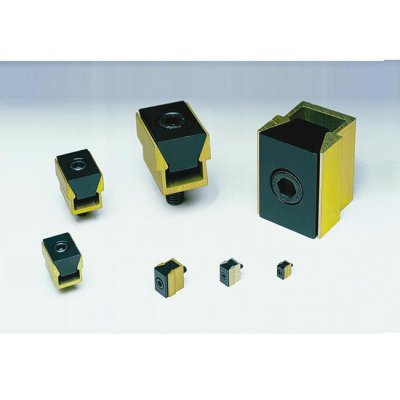

Upinák s dvojitým klinomUniverzálny upínací systém na upínanie obrobkov všetkých tvarov, pravouhlých, šikmých, konkávnych alebo konvexných.
Prevedenie: Špecialitou tohto upínacieho prípravku je oceľová skrutka (pevnosť 10.9) s excentrickou hlavou. Excentr zaisťuje upnutie pri veľmi vysokej upínacej sile. Ako upínací prvok slúži mosadzná šesťhranná podložka.
Použitie: S dorazovými kolíkmi a 1 alebo 2 upínacími skrutkami môžete upnúť každý obrobok najrôznejších tvarov. Nízka konštrukcia umožňuje ľahké obrábanie povrchu obrobku. Pri programovaní CNC tak nie je nutné brať do úvahy polohu upínacích pazúrov. Okrem toho dovoľujú malé rozmery priestorovo úsporné viacbodové upnutie. Upínacie svorky je možné použiť aj ako doraz.
Prevedenie: Hliníkový profil s povrchovou úpravou, zušľachtený oceľový klin. Vďaka malým rozmerom je možné upnutie vo viacerých bodoch.

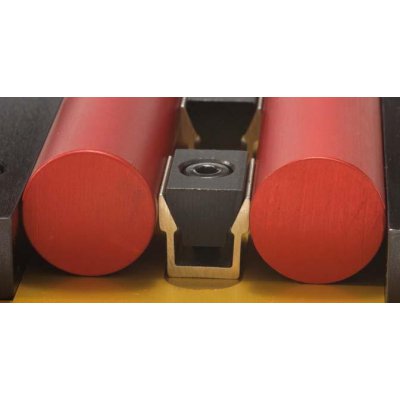

Použitie: Upínacím prvkom je možné upínať súčasne 2 obrobky. Ideálne pre upnutie okrúhlych a pravouhlých obrobkov
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
