Varianty
Info

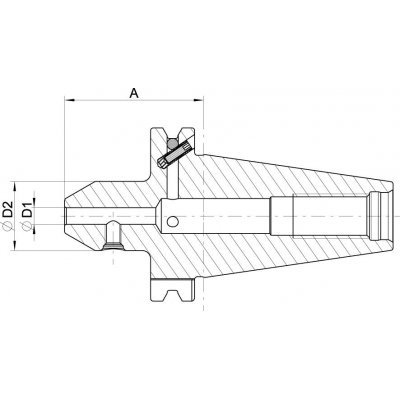

| WGNr. | W394 | |
| Ø d1 | 10 | mm |
| l1 | 100 | mm |
| Ø d2 | 35 | mm |
| Strana katalogu FORMATplus 2023 | 3/6 |
Logistické parametry
| Výška | 81,0 mm |
|---|---|
| Dĺžka | 210,0 mm |
| Šírka | 81,0 mm |
| Objem | 1,38 l |
| Hmotnosť (netto) | 1,351 kg |
Popis

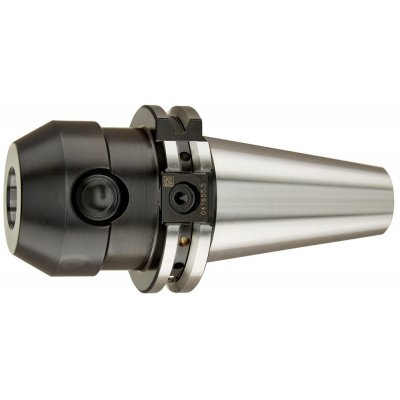

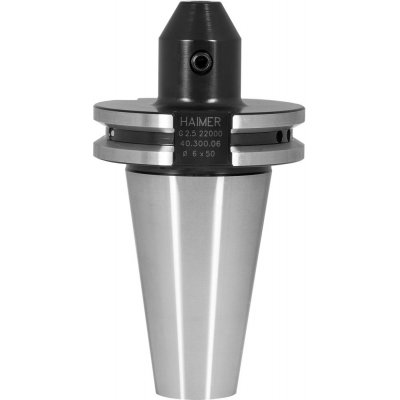

Plošný upínač systém Weldon, ISO 7388-1 (DIN 69871), SK 40, kvalita vyváženia G2,5 22000 min-1Prevedenie: Z legovanej cementovanej ocele, s pevnosťou v ťahu v jadre cca 950 N/mm2 a hĺbkou zakal min. 0,5 mm. Kužeľ v zhode s DIN 254. Všetky funkčné plochy sú presne opracované a zaručujú kvalitu vďaka dvojitej 100% kontrole. S centrálnym otvorom na prívod chladiva.
Tolerancia uhla kužeľa: AT3
Otvor v tolerancii: H5
Tvrdosť po kalení: 60 –2 HRC
Použitie: Na upnutie fréz s valcovou stopkou a bočnou unášacou plochou v zhode s DIN 1835-B a DIN .
Rozsah dodávky: Upínací tŕň s upínacou skrutkou.
Obvodová hádzavosť: < 0,003 mm.
Tvrdosť po kalení: 60 –2 HRC.
Všetky funkčné plochy sú opracované
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
