Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7432140019 |
Upínací tŕň DIN69871ADB SK50 D10mm Haimer (50.300.10) |
146,50 EUR
177,27 EUR s DPH
|
|
|
E7432140028 |
Upínací tŕň DIN69871ADB SK50 D12mm Haimer (50.300.12) |
146,50 EUR
177,27 EUR s DPH
|
|
|
E7432140037 |
Upínací tŕň DIN69871ADB SK50 D14mm Haimer (50.300.14) |
146,50 EUR
177,27 EUR s DPH
|
|
|
E7432140046 |
Upínací tŕň DIN69871ADB SK50 D16mm Haimer (50.300.16) |
158,00 EUR
191,18 EUR s DPH
|
|
|
E7432140055 |
Upínací tŕň DIN69871ADB SK50 D18mm Haimer (50.300.18) |
158,00 EUR
191,18 EUR s DPH
|
|
|
E7432140064 |
Upínací tŕň DIN69871ADB SK50 D20mm Haimer (50.300.20) |
158,00 EUR
191,18 EUR s DPH
|
|
|
E7432140073 |
Upínací tŕň DIN69871ADB SK50 D25mm Haimer (50.300.25) |
173,00 EUR
209,33 EUR s DPH
|
|
|
E7432140001 |
Upínací tŕň DIN69871ADB SK50 D6mm Haimer (50.300.06) |
146,50 EUR
177,27 EUR s DPH
|
|
|
E7432140010 |
Upínací tŕň DIN69871ADB SK50 D8mm Haimer (50.300.08) |
146,50 EUR
177,27 EUR s DPH
|
Info

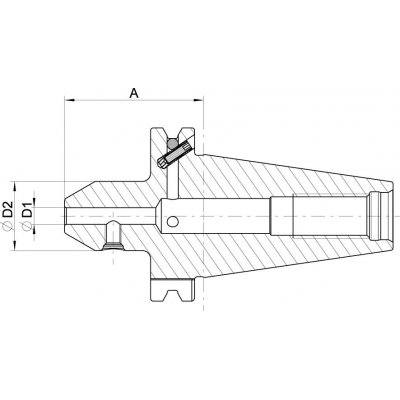

| WGNr. | W394 | |
| Ø d1 | 18 | mm |
| l1 | 63 | mm |
| Ø d2 | 48 | mm |
| Strana katalogu FORMATplus 2023 | 3/6 |
Logistické parametry
| Výška | 120,0 mm |
|---|---|
| Dĺžka | 250,0 mm |
| Šírka | 120,0 mm |
| Objem | 3,60 l |
| Hmotnosť (netto) | 3,241 kg |
Popis

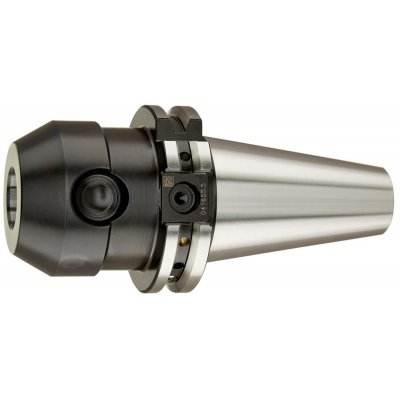

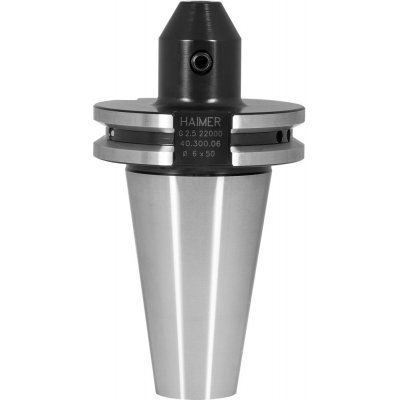

Plošný upínač systém Weldon, ISO 7388-1 (DIN 69871), SK 50, kvalita vyváženia G2,5 22000 min-1Prevedenie: Z legovanej cementovanej ocele, s pevnosťou v ťahu v jadre cca 950 N/mm2 a hĺbkou zakal min. 0,5 mm. Kužeľ v zhode s DIN 254. Všetky funkčné plochy sú presne opracované a zaručujú kvalitu vďaka dvojitej 100% kontrole. S centrálnym otvorom na prívod chladiva.
Tolerancia uhla kužeľa: AT3
Otvor v tolerancii: H5
Tvrdosť po kalení: 60 –2 HRC
Použitie: Na upnutie fréz s valcovou stopkou a bočnou unášacou plochou v zhode s DIN 1835-B a DIN .
Rozsah dodávky: Upínací tŕň s upínacou skrutkou.
Obvodová hádzavosť: < 0,003 mm.
Tvrdosť po kalení: 60 –2 HRC.
Všetky funkčné plochy sú opracované.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
