Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439390060 |
Kombinovaná upinka 6830 Gr.6 AMF (561275) |
88,30 EUR
106,84 EUR s DPH
|
|
|
E7439390000 |
Úpinka horizontálny pätice 6830 rozmer 0 AMF (93005) |
13,10 EUR
15,85 EUR s DPH
|
|
|
E7439390010 |
Úpinka horizontálny pätice 6830 rozmer 1 AMF (93013) |
19,60 EUR
23,72 EUR s DPH
|
|
|
E7439390020 |
Úpinka horizontálny pätice 6830 rozmer 2 AMF (93021) |
22,00 EUR
26,62 EUR s DPH
|
|
|
E7439390030 |
Úpinka horizontálny pätice 6830 rozmer 3 AMF (93039) |
27,10 EUR
32,79 EUR s DPH
|
|
|
E7439390040 |
Úpinka horizontálny pätica 6830 rozmer 4 AMF (93047) |
35,10 EUR
42,47 EUR s DPH
|
|
|
E7439390050 |
Úpinka horizontálny pätice 6830 rozmer 5 AMF (93054) |
55,40 EUR
67,03 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 2 | |
| F1 | 1 | kN |
| F2 | 1,2 | kN |
| Přítlačný šroub | M6 x 35 | |
| Hmotnost | 185 | g |

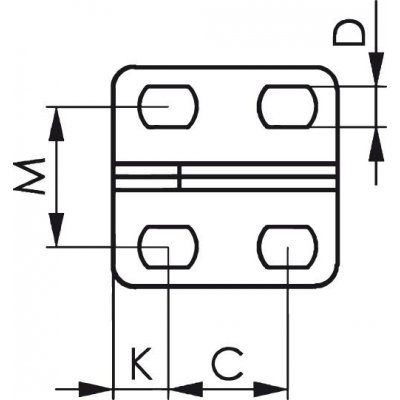

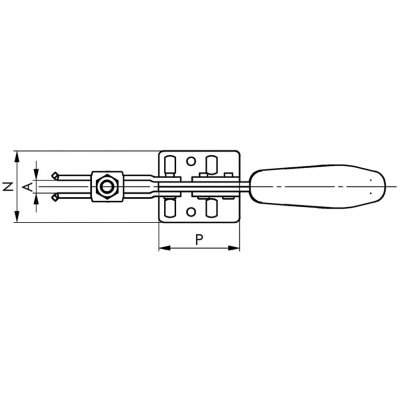

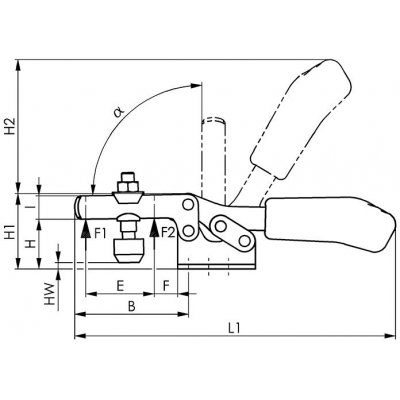

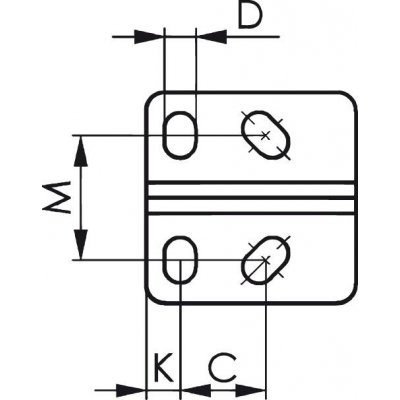

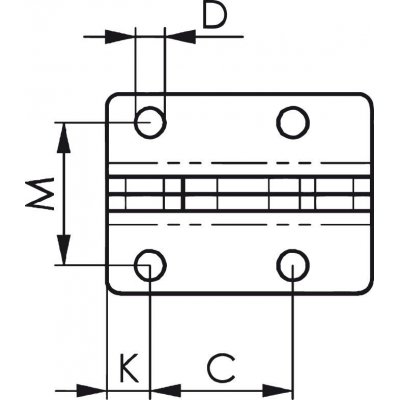

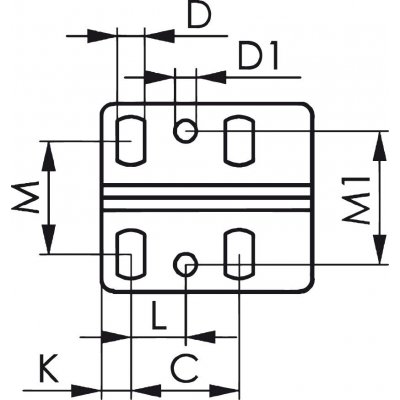

| A | 6 | |
| B | 64 | |
| C | 26 | |
| D | 5,6 | |
| D1 | 5,6 | |
| E | 32 | |
| F | 16 | |
| H | 24 | |
| H1 | 45 | |
| H2 | 68 | |
| HW min. | –1,5 | |
| HW max. | 5 | |
| I | 13,2 | |
| K | 6 | |
| L | 12,7 | |
| L1 | 162 | |
| M | 19,5–29,5 | |
| M1 | 28,5 | |
| N | 42 | |
| P | 38 | |
| alpha | 90% | |
| Strana katalogu FORMATplus 2023 | 3/177 |
Logistické parametry
| Výška | 44,0 mm |
|---|---|
| Dĺžka | 176,0 mm |
| Šírka | 42,0 mm |
| Objem | 0,32 l |
| Hmotnosť (netto) | 0,185 kg |
Popis

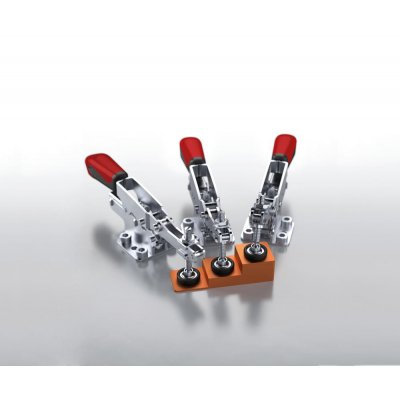

Horizontálna úpinka s horizontálnou pätkou, pozinkovaná a pasivovanáPrevedenie: Vodorovná úpinka s otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0 a 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Rozsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
