Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439400000 |
Úpinka horizontálny pätice 6832 rozmer 0 AMF (93203) |
13,10 EUR
15,85 EUR s DPH
|
|
|
E7439400010 |
Úpinka horizontálny pätice 6832 rozmer 1 AMF (93211) |
19,60 EUR
23,72 EUR s DPH
|
|
|
E7439400020 |
Úpinka horizontálny pätice 6832 rozmer 2 AMF (93229) |
22,00 EUR
26,62 EUR s DPH
|
|
|
E7439400030 |
Úpinka horizontálny pätice 6832 rozmer 3 AMF (93237) |
27,10 EUR
32,79 EUR s DPH
|
|
|
E7439400040 |
Úpinka horizontálny pätica 6832 rozmer 4 AMF (93245) |
38,60 EUR
46,71 EUR s DPH
|
|
|
E7439400050 |
Úpinka horizontálny pätice 6832 rozmer 5 AMF (93252) |
61,10 EUR
73,93 EUR s DPH
|
Info

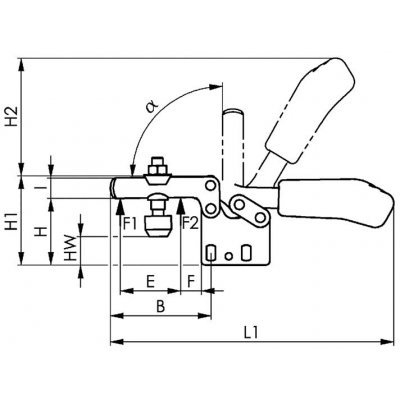

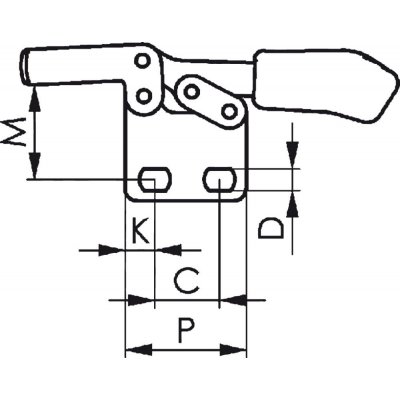

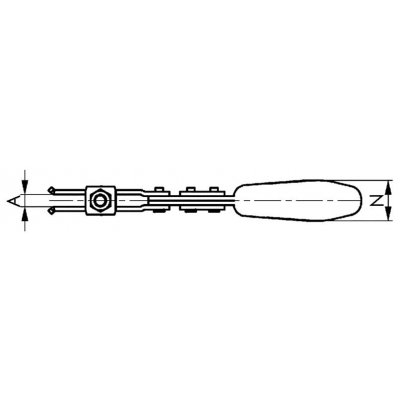

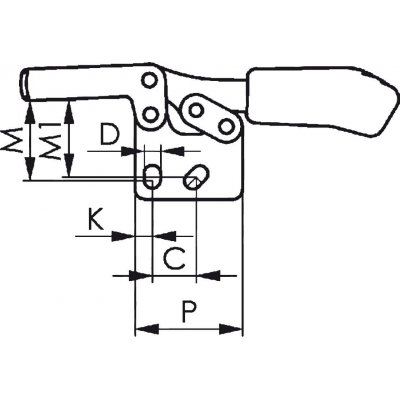

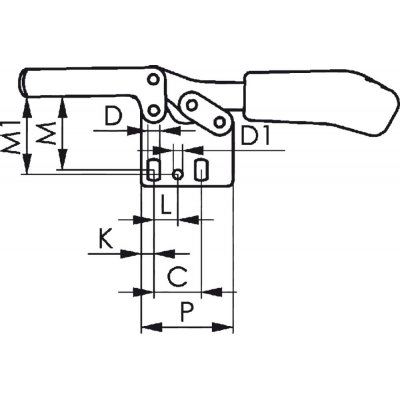

| WGNr. | W341 | |
| Velikost | 1 | |
| F1 | 0,8 | kN |
| F2 | 1,1 | kN |
| Přítlačný šroub | M5 x 30 | |
| Hmotnost | 105 | g |
| A | 5 | |
| B | 42 | |
| C | 13–14,5 | |
| D | 5,2 | |
| D1 | – | |
| E | 6,5 | |
| F | 8 | |
| H | 31,5 | |
| H1 | 43 | |
| H2 | 49 | |
| HW min. | 8 | |
| HW max. | 15 | |
| I | 10 | |
| K | 5,5 | |
| L | – | |
| L1 | 120 | |
| N | 18 | |
| P | 34 | |
| alpha | 90% | |
| Strana katalogu FORMATplus 2023 | 3/179 |
Logistické parametry
| Výška | 19,0 mm |
|---|---|
| Dĺžka | 111,0 mm |
| Šírka | 61,0 mm |
| Objem | 0,13 l |
| Hmotnosť (netto) | 0,114 kg |
Popis
Horizontálna úpinka s vertikálnou pätkouPrevedenie: Vodorovná úpinka s otvoreným prídržným ramenom a zvislou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0 a 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Na upevnenie na mostíky a pre zvárané konštrukcie.
Rozsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
