Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439410020 |
Úpinka horizontálny pätice 6833 rozmer 2 AMF (93328) |
24,60 EUR
30,26 EUR s DPH
|
|
|
E7439410030 |
Úpinka horizontálny pätice 6833 rozmer 3 AMF (93336) |
30,10 EUR
37,02 EUR s DPH
|
|
|
E7439410110 |
Kombinovaná úpinka 6860 rozmer 1 AMF (93831) |
67,70 EUR
83,27 EUR s DPH
|
|
|
E7439410120 |
Kombinovaná úpinka 6860 rozmer 2 AMF (93880) |
70,90 EUR
87,21 EUR s DPH
|
|
|
E7439410130 |
Kombinovaná úpinka 6860 rozmer 3 AMF (93864) |
88,80 EUR
109,22 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 3 | |
| Přídržná síla F1 | 1,8 | kN |
| Přídržná síla F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 45 | |
| Hmotnost | 390 | g |

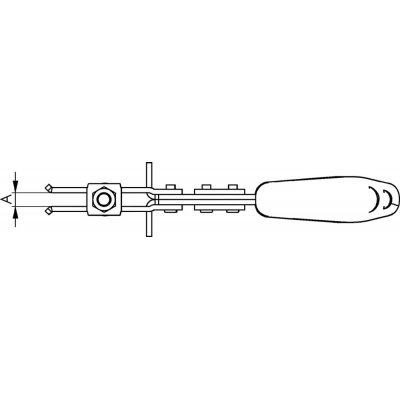

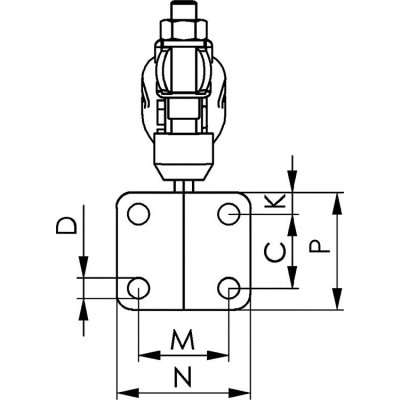

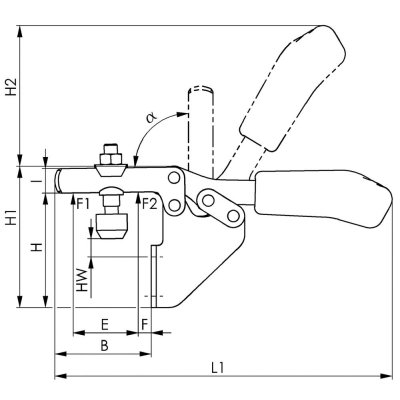

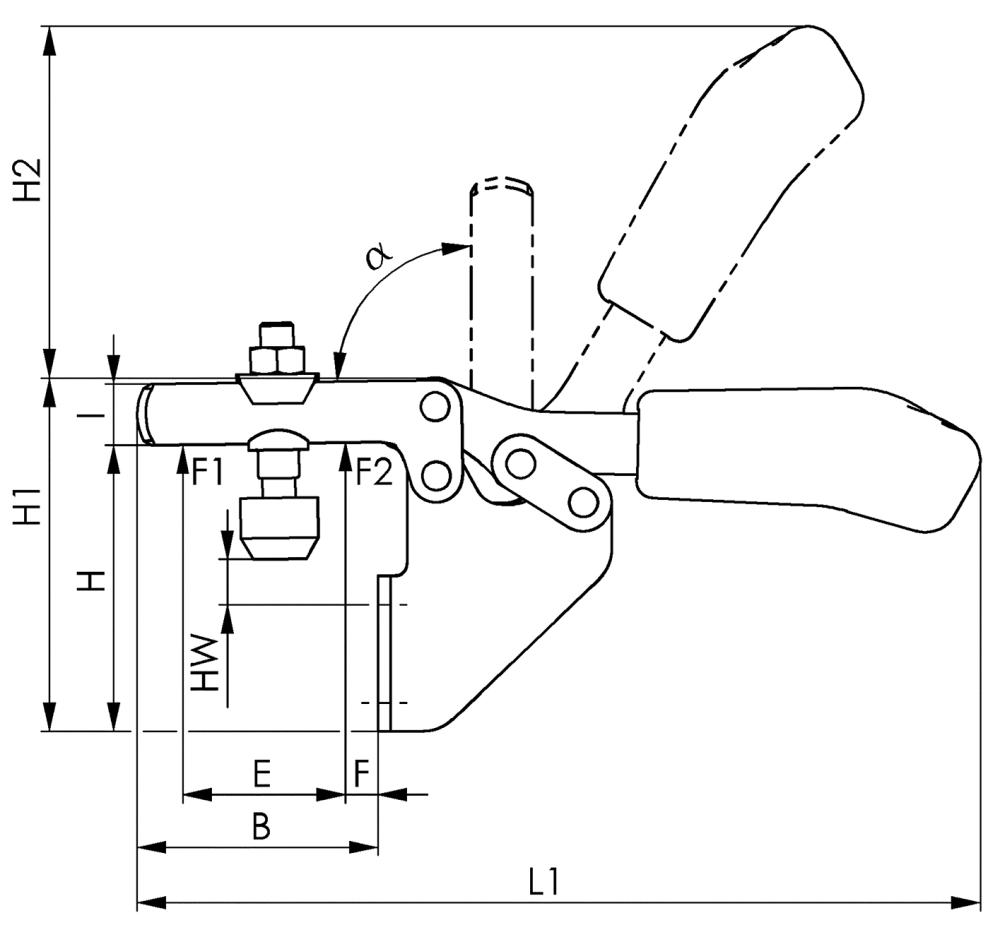

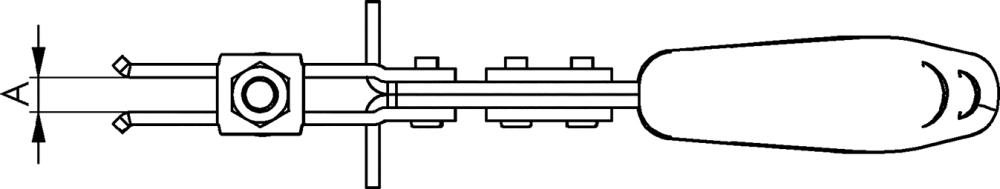

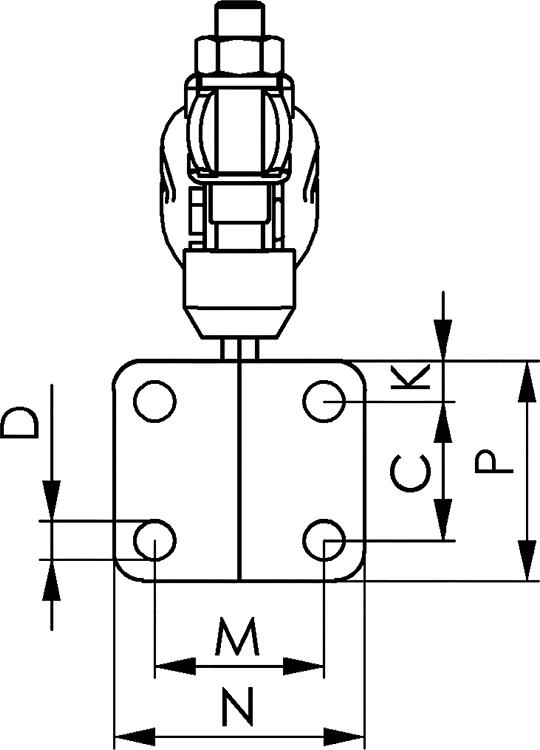

| A | 8 | |
| B | 59 | |
| C | 24 | |
| D | 6,8 | |
| E | 37 | |
| F | 6,5 | |
| H | 70 | |
| H1 | 86,5 | |
| H2 | 86 | |
| HW min. | 5 | |
| HW max. | 16 | |
| I | 15 | |
| K | 7 | |
| L1 | 206 | |
| M | 28,5 | |
| N | 42,5 | |
| P | 38 | |
| alpha | 90% | |
| Strana katalogu FORMATplus 2023 | 3/179 |
Logistické parametry
| Výška | 42,0 mm |
|---|---|
| Dĺžka | 180,0 mm |
| Šírka | 120,0 mm |
| Objem | 0,91 l |
| Hmotnosť (netto) | 0,400 kg |
Popis
Vodorovná úpinka s uhlovou pätkouPrevedenie: Vodorovná úpinka s otvoreným prídržným ramenom a uhlovou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0 a 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Na namontovanie zboku.
Obsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
