Varianty
Info

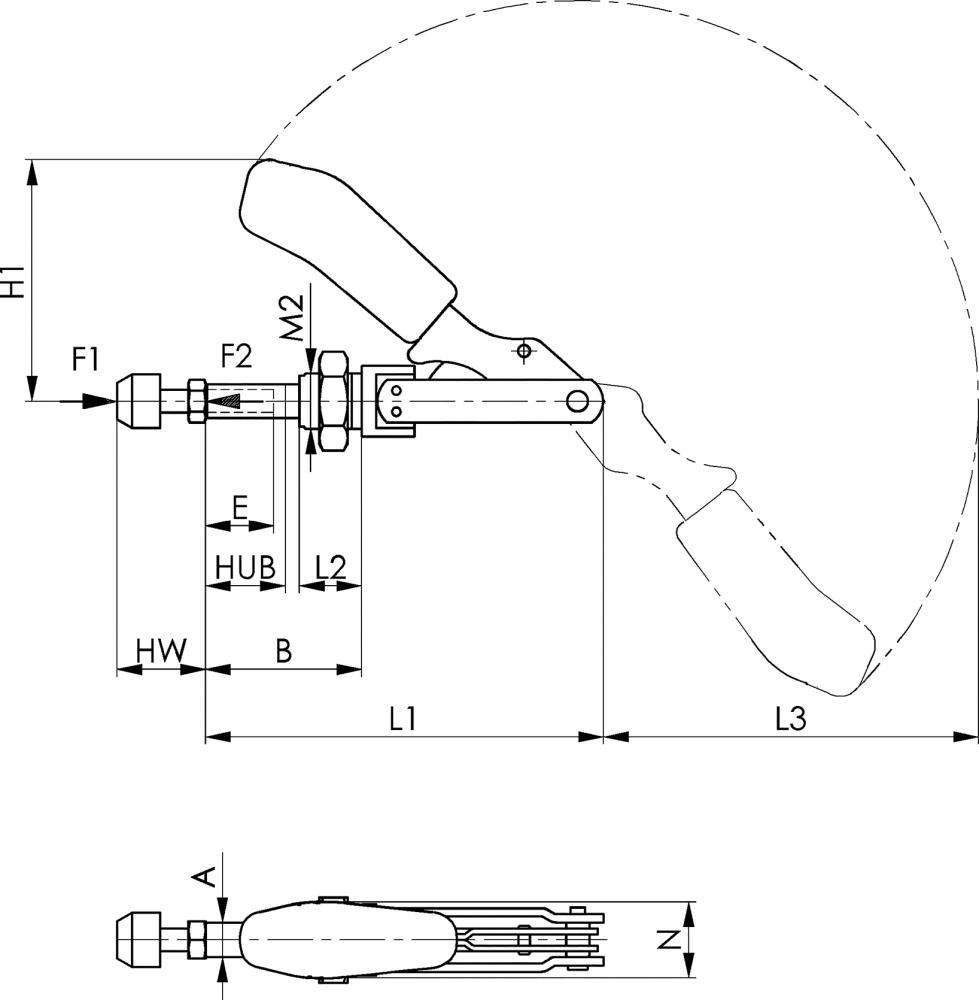

| WGNr. | W341 | |
| Velikost | 1 | |
| F1 | 1 | kN |
| F2 | 1 | kN |
| Přítlačný šroub | M4 x 20 | |
| Hmotnost | 100 | g |
| A | 8 | |
| B min. | 17,5 | |
| B max. | 37,5 | |
| E | 20 | |
| H1 | 45,5 | |
| Zdvih | 20 | |
| HW min. | 12 | |
| HW max. | 20 | |
| L1 | 91 | |
| L2 | 16 | |
| L3 | 74 | |
| M2 | M12 x 1,5 | |
| N | 19 | |
| Provedení | Rukojeť z červeného plastu, odolného proti oleji. | |
| Strana katalogu FORMATplus 2023 | 3/183 |
Logistické parametry
| Výška | 17,0 mm |
|---|---|
| Dĺžka | 91,0 mm |
| Šírka | 56,0 mm |
| Objem | 0,09 l |
| Hmotnosť (netto) | 0,105 kg |
Popis
Upínka s prítlačným piestomPrevedenie: Bez uhlovej pätky. Upínače na princípe ťahu a tlaku (tiahla a ručné páky pracujú rovnomerne). Dlhé vedenie tiahla s upevňovacím závitom a maticou. Pozinkované a pasivované. Nity z ocele INOX sa pri prevedení veľkosti 2 a 3 pohybujú v tvrdených puzdrách.
Pákové diely a tiahla sú vyrobené zo zušľachtenej ocele. Mazané ložiskové miesta. Tlakové úpinky s čelným závitom na priamu vstavanie do plechových stien alebo do prípravkov.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
