Varianty
Info

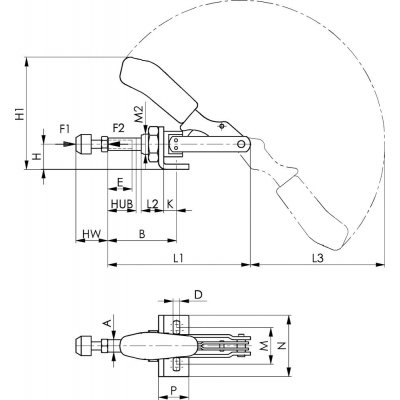

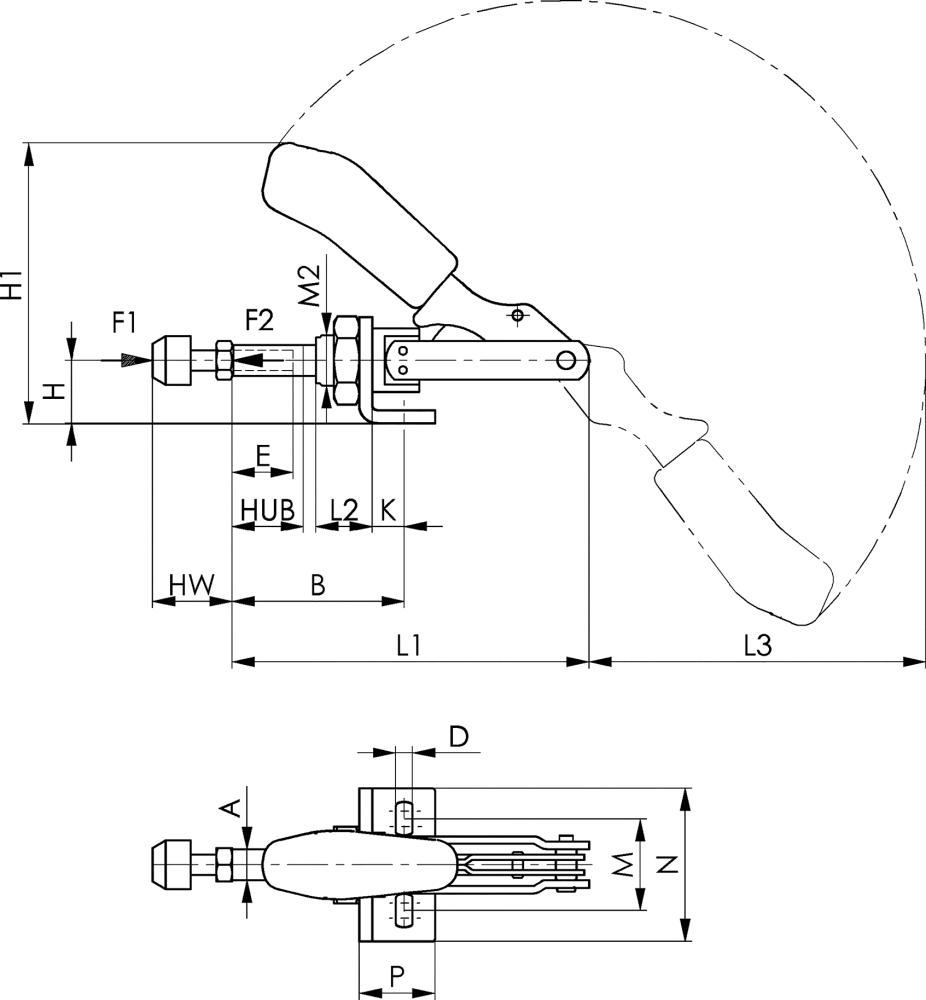

| WGNr. | W341 | |
| Velikost | 2 | |
| F1 | 2 | kN |
| F2 | 2 | kN |
| Přítlačný šroub | M6 x 25 | |
| Hmotnost | 245 | g |
| A | 10 | |
| B min. | 32,5 | |
| B max. | 58,5 | |
| D | 5,6 | |
| E | 20 | |
| H | 20 | |
| H1 | 85,5 | |
| Zdvih | 26 | |
| HW min. | 17 | |
| HW max. | 25 | |
| K | 12,5 | |
| L1 | 114 | |
| L2 | 19 | |
| L3 | 105 | |
| M2 | M16 x 1,5 | |
| N | 50 | |
| P | 34 | |
| Strana katalogu FORMATplus 2023 | 3/182 |
Logistické parametry
| Výška | 30,0 mm |
|---|---|
| Dĺžka | 112,0 mm |
| Šírka | 104,0 mm |
| Objem | 0,35 l |
| Hmotnosť (netto) | 0,299 kg |
Popis
Upínka s prítlačným piestomPrevedenie: Upinák na princípe ťahu a tlaku s malou uhlovou pätkou (tiahlo a ručná páka pracujú rovnomerne). Dlhé vedenie tiahla s upevňovacím závitom a maticou. Pozinkované a pasivované. Pákové diely a tiahlo sú vyrobené zo zušľachtenej ocele. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0, 1 a 5. Mazané ložiskové miesta. Rukoväť z červeného plastu, odolného proti oleju.
U veľkosti 0, 2 a 3: ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Ručnú páku je možné otočiť do ľubovoľnej uhlovej polohy k základnej ploche.
Použitie: Používajte ako upínač, ktorý pracuje na princípe tlaku a ťahu. Upinák je možné upevniť bez uhlovej pätky na plechové steny alebo do telesa prípravku zaskrutkovať pomocou závitu.
Rozsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Upozornenie: Veľkosť 0 a 3 sú k dostaniu aj v prevedení z nerezovej ocele.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
