Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439430030 |
Úpinka s prítlačným piestom 6842 rozmer 3 AMF (94235) |
44,30 EUR
53,60 EUR s DPH
|
|
|
E7439430050 |
Úpinka s prítlačným piestom 6842 rozmer 5 AMF (94250) |
65,30 EUR
79,01 EUR s DPH
|
|
|
E7439430070 |
Úpinka s prítlačným piestom 6842 rozmer 7 AMF (94276) |
138,40 EUR
167,46 EUR s DPH
|
Info

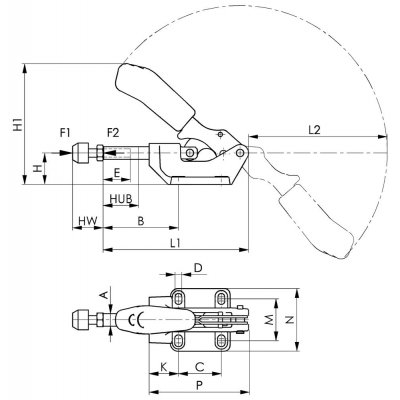

| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 4 | kN |
| F2 | 4 | kN |
| Přítlačný šroub | M8 x 35 | |
| Hmotnost | 540 | g |
| A | 12 | |
| B min. | 40 | |
| B max. | 72 | |
| C | 41 | |
| D | 6,5 | |
| E | 30 | |
| H | 30 | |
| H1 | 116 | |
| Zdvih | 32 | |
| HW min. | 22 | |
| HW max. | 35 | |
| K | 28 | |
| L1 | 139 | |
| L2 | 135 | |
| N | 60 | |
| P | 95 | |
| Strana katalogu FORMATplus 2023 | 3/182 |
Logistické parametry
| Výška | 107,0 mm |
|---|---|
| Dĺžka | 191,0 mm |
| Šírka | 62,0 mm |
| Objem | 1,27 l |
| Hmotnosť (netto) | 0,540 kg |
Popis
Upínka s prítlačným piestom, ťažké prevedeniePrevedenie: Upinák na princípe ťahu a tlaku (tiahlo a ručná páka pracujú rovnomerne). Ťažké prevedenie s dlhým vedením tiahla. Základné teleso z temperovanej liatiny, lakované. Pozinkované a pasivované. Pákové diely a tiahlo sú vyrobené zo zušľachtenej ocele. Nity sú z ocele INOX, pri prevedení veľkosti 3 sa pohybujú v tvrdených puzdrách. Mazané ložiskové miesta. Rukoväť z červeného plastu, odolného proti oleju.
U veľkosti 3: ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom.
Použitie: Používajte ako upínač, ktorý pracuje na princípe tlaku a ťahu. Ideálna na použitie v špeciálnych upínacích prípravkoch a na sériovú výrobu.
Rozsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
