Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439430030 |
Úpinka s prítlačným piestom 6842 rozmer 3 AMF (94235) |
44,30 EUR
54,49 EUR s DPH
|
|
|
E7439430050 |
Úpinka s prítlačným piestom 6842 rozmer 5 AMF (94250) |
65,30 EUR
80,32 EUR s DPH
|
|
|
E7439430070 |
Úpinka s prítlačným piestom 6842 rozmer 7 AMF (94276) |
138,40 EUR
170,23 EUR s DPH
|
Info

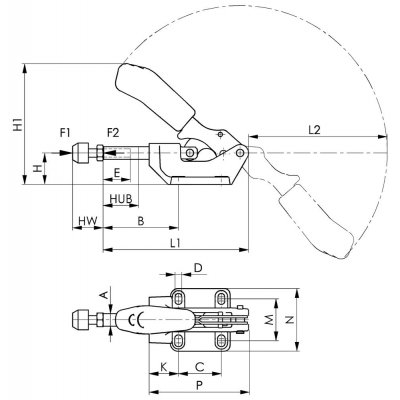

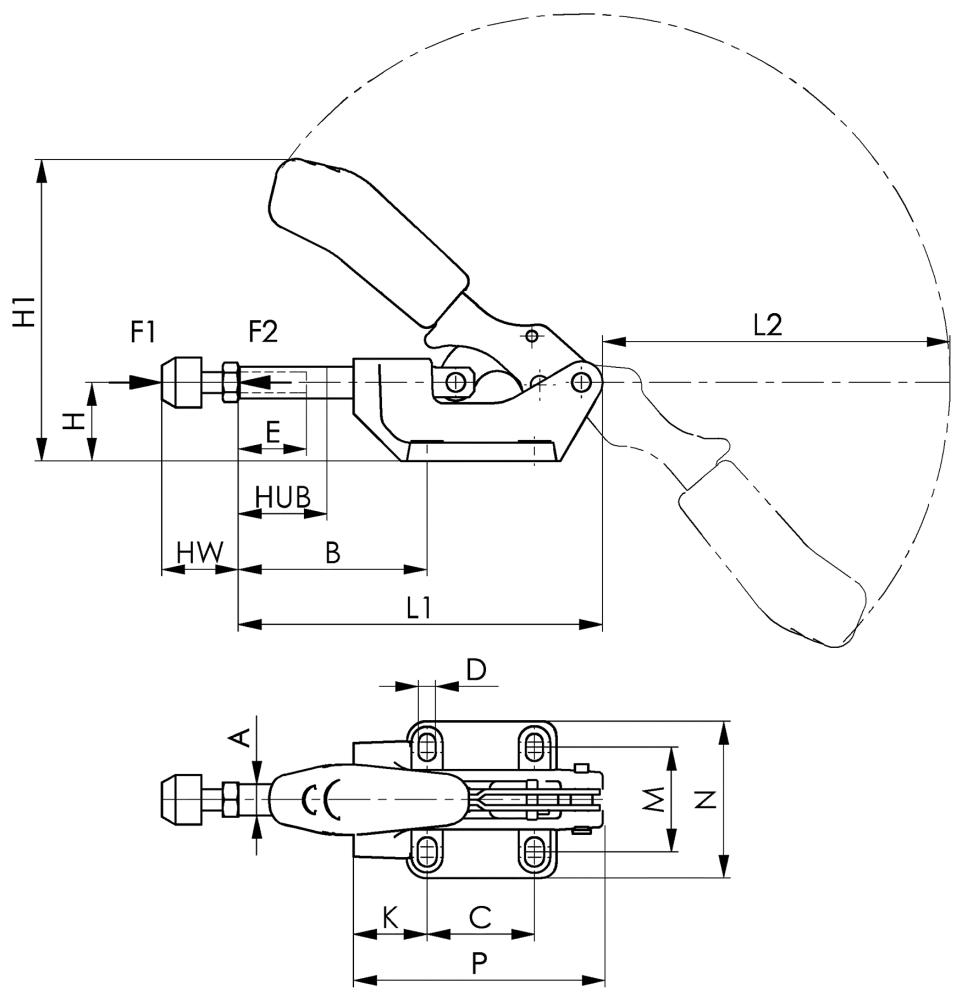

| WGNr. | W341 | |
| Velikost | 7 | |
| F1 | 25 | kN |
| F2 | 25 | kN |
| Přítlačný šroub | M12 x 50 | |
| Hmotnost | 2840 | g |
| A | 22 | |
| B min. | 59 | |
| B max. | 105 | |
| C | 70 | |
| D | 11 | |
| E | 50 | |
| H | 55 | |
| H1 | 179 | |
| Zdvih | 50 | |
| HW min. | 30 | |
| HW max. | 50 | |
| K | 45 | |
| L1 | 218 | |
| L2 | 192 | |
| N | 93 | |
| P | 158 | |
| Strana katalogu FORMATplus 2023 | 3/182 |
Logistické parametry
| Výška | 240,0 mm |
|---|---|
| Dĺžka | 220,0 mm |
| Šírka | 100,0 mm |
| Objem | 5,28 l |
| Hmotnosť (netto) | 3,020 kg |
Popis
Upínka s prítlačným piestom, ťažké prevedeniePrevedenie: Upinák na princípe ťahu a tlaku (tiahlo a ručná páka pracujú rovnomerne). Ťažké prevedenie s dlhým vedením tiahla. Základné teleso z temperovanej liatiny, lakované. Pozinkované a pasivované. Pákové diely a tiahlo sú vyrobené zo zušľachtenej ocele. Nity sú z ocele INOX, pri prevedení veľkosti 3 sa pohybujú v tvrdených puzdrách. Mazané ložiskové miesta. Rukoväť z červeného plastu, odolného proti oleju.
U veľkosti 3: ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom.
Použitie: Používajte ako upínač, ktorý pracuje na princípe tlaku a ťahu. Ideálna na použitie v špeciálnych upínacích prípravkoch a na sériovú výrobu.
Rozsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
