Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439540020 |
Úpinka s prítlačným piestom rozmer 2 krátka konštrukcia AMF (94300) |
28,40 EUR
34,93 EUR s DPH
|
|
|
E7439540030 |
Úpinka s prítlačným piestom rozmer 3 krátka konštrukcia AMF (94318) |
32,70 EUR
40,22 EUR s DPH
|
|
|
E7439540050 |
Úpinka s prítlačným piestom rozmer 5 krátka konštrukcia AMF (94334) |
53,30 EUR
65,56 EUR s DPH
|
Info

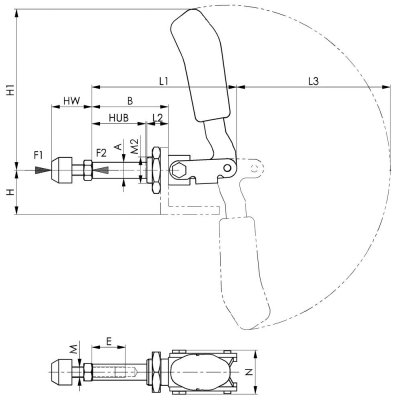

| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 2,5 | kN |
| F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 35 | |
| Hmotnost | 320 | g |
| A | 12 | |
| B | 57 | |
| E | 25 | |
| H | 33 | |
| H1 | 120,5 | |
| Zdvih | 40 | |
| HW min. | 22 | |
| HW max. | 37,5 | |
| L1 | 108 | |
| L2 | 16 | |
| L3 | 115 | |
| M | M8 | |
| M2 | M20 x 1,5 | |
| N | 33 | |
| Strana katalogu FORMATplus 2023 | 3/185 |
Logistické parametry
| Výška | 40,0 mm |
|---|---|
| Dĺžka | 172,0 mm |
| Šírka | 116,0 mm |
| Objem | 0,80 l |
| Hmotnosť (netto) | 0,362 kg |
Popis
Upínka s prítlačným piestom, krátka konštrukciaPrevedenie: Tlačný a ťažný upínač, krátka konštrukcia. Dlhé vedenie tiahla s upevňovacím závitom a maticou. Pozinkované a pasivované. Nity z ocele INOX. Lícované skrutky, zušľachtené. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom.
Použitie: Používajte ako tlačný a ťažný upínač. Na upevnenie na plechové steny. Upínka s prítlačným piestom sa dá do telesa prípravku zaskrutkovať s čelným závitom. Navyše je možné aplikovať prírubové upevnenie pomocou uhlovej pätky.
Obsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
