Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7437720315 |
Úpínka s přítlačným pístem 6873 velikost 15 s variabilní šířkou upnutí AMF |
25,80 EUR
31,73 EUR s DPH
|
|
|
E7437720325 |
Úpínka s přítlačným pístem 6873 velikost 25 s variabilní šířkou upnutí AMF |
27,00 EUR
33,21 EUR s DPH
|
|
|
E7437720415 |
Úpínka s přítlačným pístem 6874F velikost 15, s variabilní šířkou upnutí AMF |
25,80 EUR
31,73 EUR s DPH
|
|
|
E7437720425 |
Úpínka s přítlačným pístem 6874F velikost 25, s variabilní šířkou upnutí AMF |
27,00 EUR
33,21 EUR s DPH
|
Info

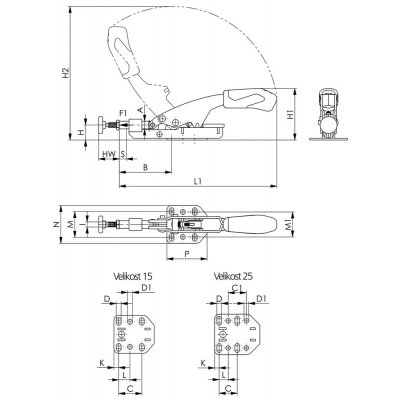

| WGNr. | W341 | |
| Velikost | 15 | |
| F1 | 2 | kN |
| Přítlačný šroub | M6 x 37 | |
| Automatické vyrovnání výšky S | 8 | mm |
| Max. vyrovnání výšky | 25 | mm |
| Hmotnost | 230 | g |
| A | 8,5 | mm |
| B min. | 52 | mm |
| B max. | 69 | mm |
| C | 26 | mm |
| D | 5,5 | mm |
| D1 | 5,5 | mm |
| H | 16,8 | mm |
| H1 | 58 | mm |
| H2 | 145 | mm |
| HW min. | 13 | mm |
| HW max. | 25 | mm |
| I | M6 | mm |
| K | 5,3 | mm |
| L | 12,7 | mm |
| L1 | 177 | mm |
| M | 26–32 | mm |
| M1 | 28 | mm |
| N | 42,5 | mm |
| P | 45 | mm |
| Strana katalogu FORMATplus 2023 | 3/184 |
Popis
Upínka s prítlačným piestom s variabilnou šírkou upnutia a vodorovnou pätkouPrevedenie: Upínka s prítlačným piestom s otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z ocele INOX. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Optimálne použitie na výrobu sériových dielov.
Obsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
