Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7437720315 |
Úpínka s přítlačným pístem 6873 velikost 15 s variabilní šířkou upnutí AMF |
25,80 EUR
31,73 EUR s DPH
|
|
|
E7437720325 |
Úpínka s přítlačným pístem 6873 velikost 25 s variabilní šířkou upnutí AMF |
27,00 EUR
33,21 EUR s DPH
|
|
|
E7437720415 |
Úpínka s přítlačným pístem 6874F velikost 15, s variabilní šířkou upnutí AMF |
25,80 EUR
31,73 EUR s DPH
|
|
|
E7437720425 |
Úpínka s přítlačným pístem 6874F velikost 25, s variabilní šířkou upnutí AMF |
27,00 EUR
33,21 EUR s DPH
|
Info

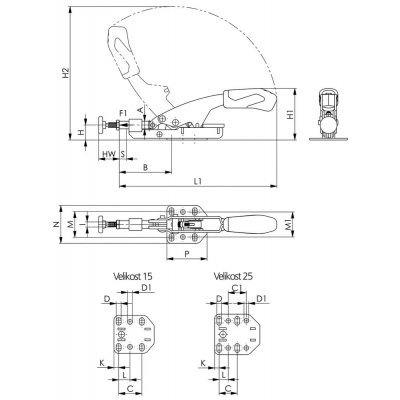

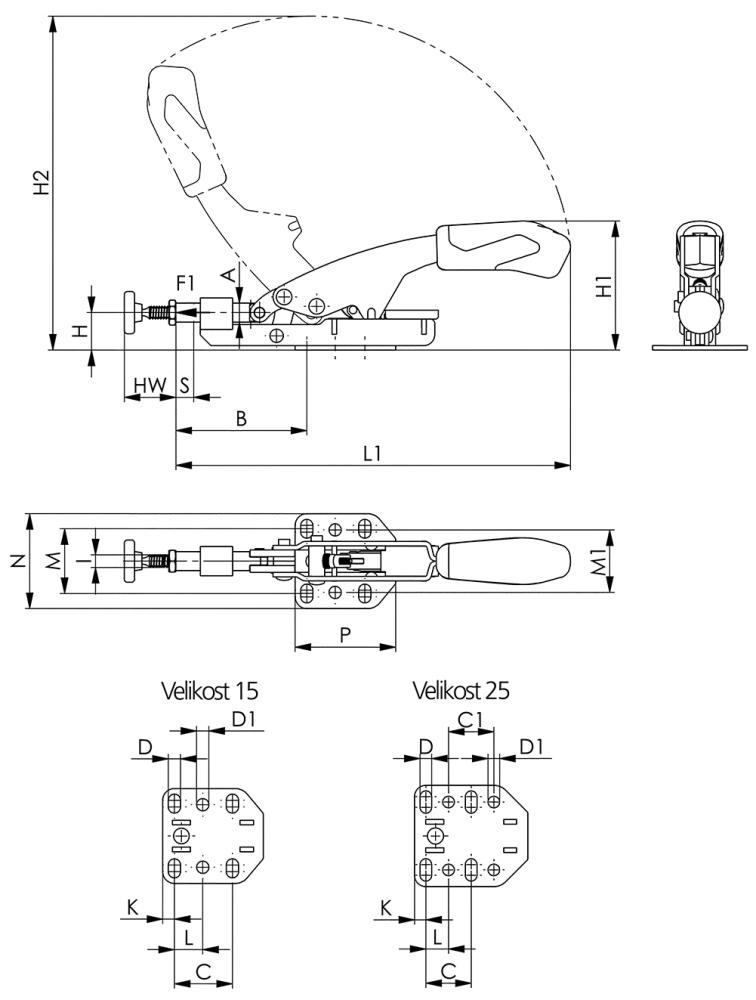

| WGNr. | W341 | |
| Velikost | 25 | |
| F1 | 3 | kN |
| Přítlačný šroub | M8 x 50 | |
| Automatické vyrovnání výšky S | 13 | mm |
| Max. vyrovnání výšky | 35 | mm |
| Hmotnost | 550 | g |
| A | 11,8 | mm |
| B min. | 72 | mm |
| B max. | 98 | mm |
| C | 25.4 | mm |
| D | 6,5 | mm |
| D1 | 6,5 | mm |
| H | 23,2 | mm |
| H1 | 71 | mm |
| H2 | 207 | mm |
| HW min. | 16 | mm |
| HW max. | 35 | mm |
| I | M8 | mm |
| K | 6,3 | mm |
| L | 12,7 | mm |
| L1 | 256 | mm |
| M | 32–44 | mm |
| M1 | 38 | mm |
| N | 57 | mm |
| P | 63,5 | mm |
| Strana katalogu FORMATplus 2023 | 3/184 |
Popis
Upínka s prítlačným piestom s variabilnou šírkou upnutia a vodorovnou pätkouPrevedenie: Upínka s prítlačným piestom s otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z ocele INOX. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Optimálne použitie na výrobu sériových dielov.
Obsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
