Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439360000 |
Úpinka vertikálny pätice rozmer 6800 rozmer 0 AMF (90001) |
15,10 EUR
18,27 EUR s DPH
|
|
|
E7439360010 |
Úpinka vertikálny pätice rozmer 6800 rozmer 1 AMF (90019) |
16,50 EUR
19,97 EUR s DPH
|
|
|
E7439360020 |
Úpinka vertikálny pätice rozmer 6800 rozmer 2 AMF (90027) |
22,20 EUR
26,86 EUR s DPH
|
|
|
E7439360030 |
Úpinka vertikálny pätice rozmer 6800 rozmer 3 AMF (90035) |
26,10 EUR
31,58 EUR s DPH
|
|
|
E7439360040 |
Úpinka vertikálny pätice rozmer 6800 rozmer 4 AMF (90043) |
34,90 EUR
42,23 EUR s DPH
|
|
|
E7439360050 |
Úpinka vertikálny pätice rozmer 6800 rozmer 5 AMF (90050) |
55,90 EUR
67,64 EUR s DPH
|
|
|
E7439360060 |
Úpinka vertikálny pätice rozmer 6800 rozmer 6 AMF (90068) |
79,40 EUR
96,07 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 5 | |
| F1 | 3 | kN |
| F2 | 5 | kN |
| Přítlačný šroub | M12 x 80 | |
| Hmotnost | 1480 | g |

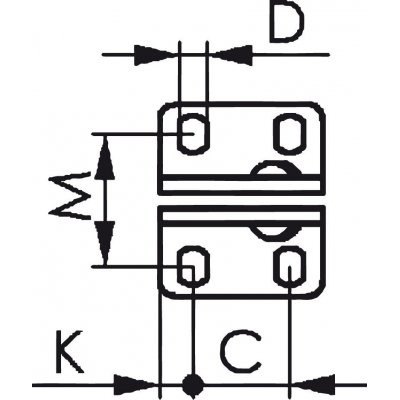

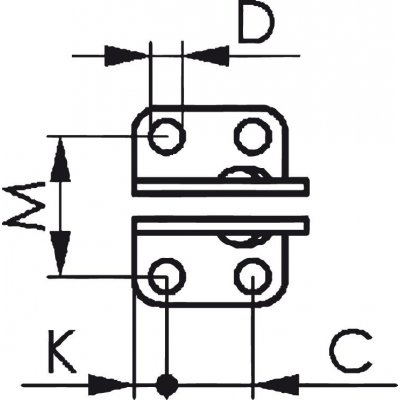

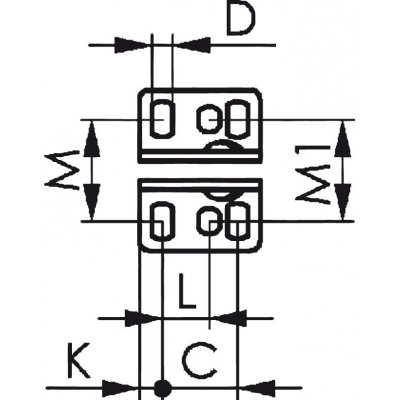

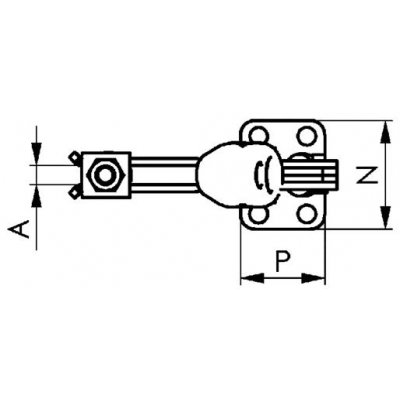

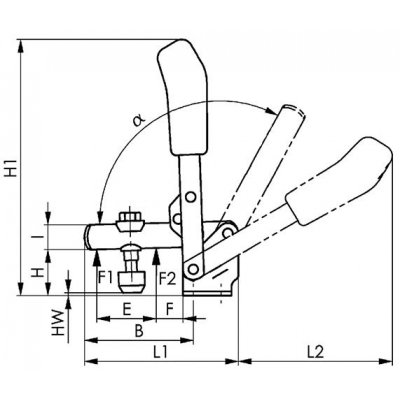

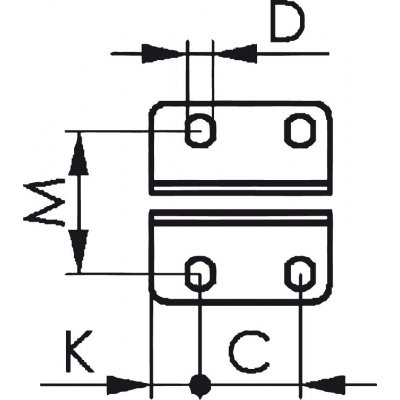

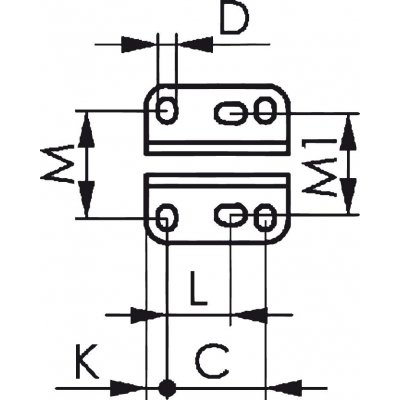

| A | 14 | |
| B | 140 | |
| C | 45 | |
| D | 8,5 | |
| E | 73 | |
| F | 34 | |
| H | 55,8 | |
| H1 | 281 | |
| HW min. | -3 | |
| HW max. | 27,5 | |
| I | 25 | |
| K | 9,5 | |
| L | 26,5–31,5 | |
| L1 | 195 | |
| L2 | 185 | |
| M | 145–50 | |
| M1 | 45 | |
| N | 70 | |
| P | 65 | |
| alpha | 115% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/173 |
Logistické parametry
| Výška | 70,0 mm |
|---|---|
| Dĺžka | 190,0 mm |
| Šírka | 270,0 mm |
| Objem | 3,59 l |
| Hmotnosť (netto) | 1,480 kg |
Popis
Horizontálna úpinka s vodorovnou pätkou, pozinkovaná a pasivovanáPrevedenie: Zvislá úpinka s otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0 a 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Rozsah dodávky: Zvislá úpinka komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
