Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439360000 |
Úpinka vertikálny pätice rozmer 6800 rozmer 0 AMF (90001) |
15,10 EUR
18,27 EUR s DPH
|
|
|
E7439360010 |
Úpinka vertikálny pätice rozmer 6800 rozmer 1 AMF (90019) |
16,50 EUR
19,97 EUR s DPH
|
|
|
E7439360020 |
Úpinka vertikálny pätice rozmer 6800 rozmer 2 AMF (90027) |
22,20 EUR
26,86 EUR s DPH
|
|
|
E7439360030 |
Úpinka vertikálny pätice rozmer 6800 rozmer 3 AMF (90035) |
26,10 EUR
31,58 EUR s DPH
|
|
|
E7439360040 |
Úpinka vertikálny pätice rozmer 6800 rozmer 4 AMF (90043) |
34,90 EUR
42,23 EUR s DPH
|
|
|
E7439360050 |
Úpinka vertikálny pätice rozmer 6800 rozmer 5 AMF (90050) |
55,90 EUR
67,64 EUR s DPH
|
|
|
E7439360060 |
Úpinka vertikálny pätice rozmer 6800 rozmer 6 AMF (90068) |
79,40 EUR
96,07 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 6 | |

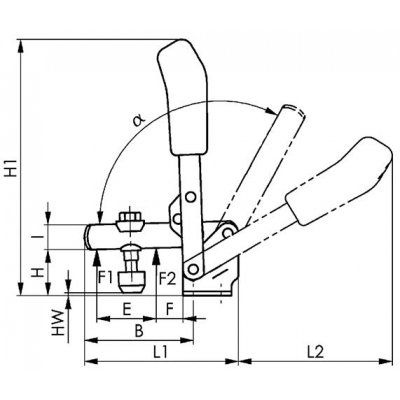

| F1 | 3,4 | kN |
| F2 | 5,5 | kN |
| Přítlačný šroub | M12 x 110 | |
| Hmotnost | 2200 | g |

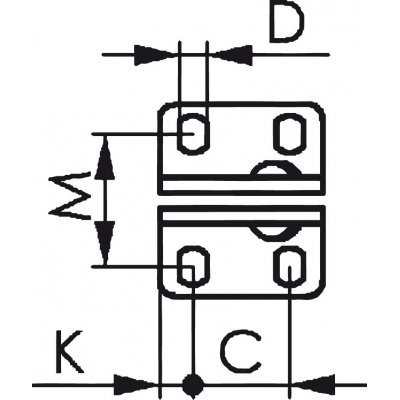

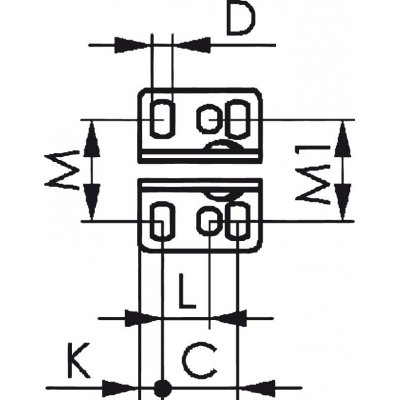

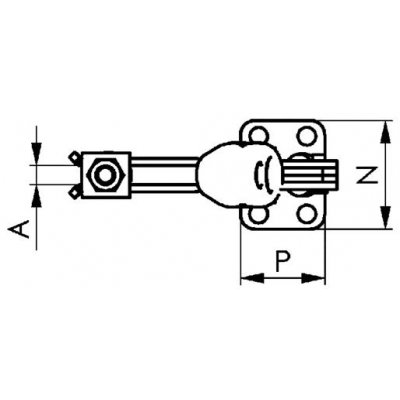

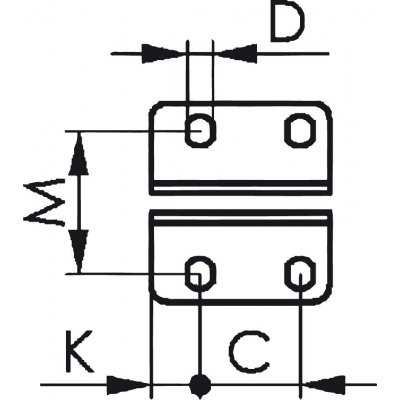

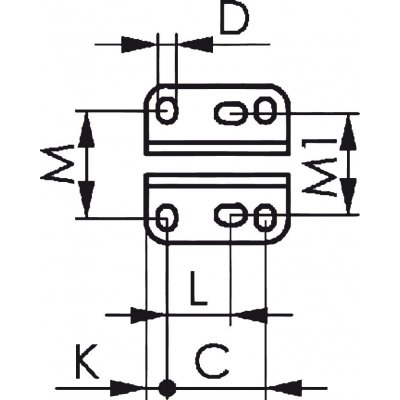

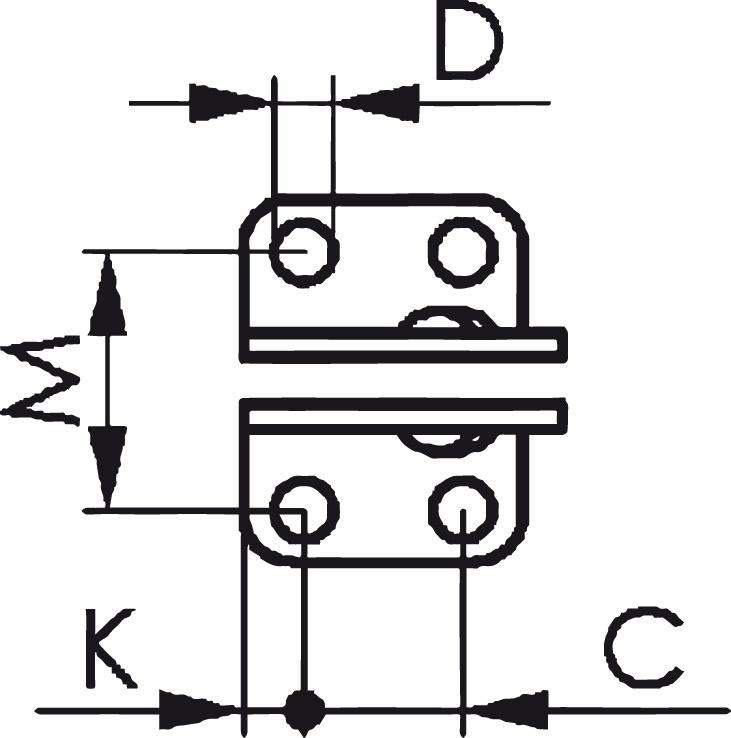

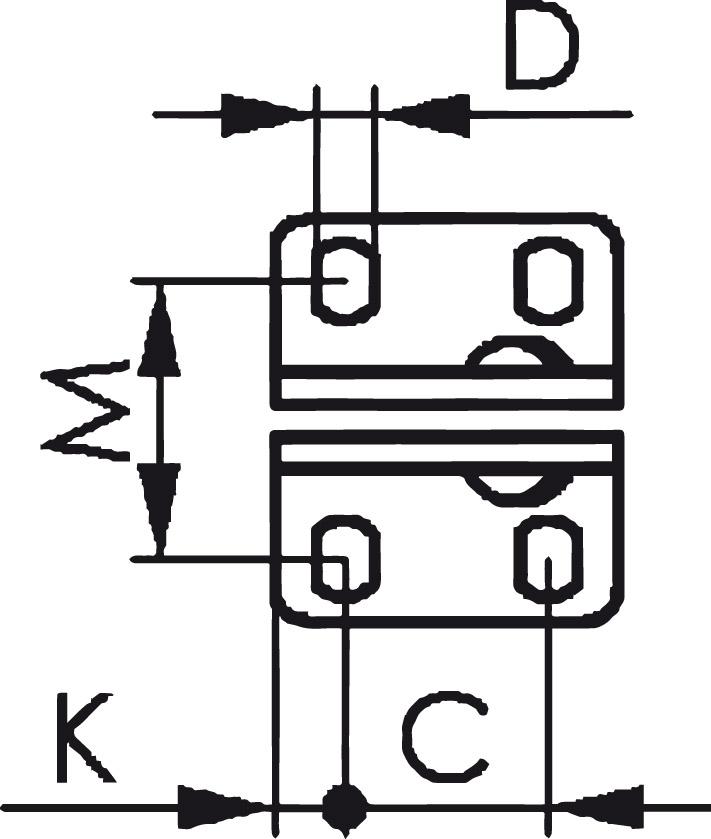

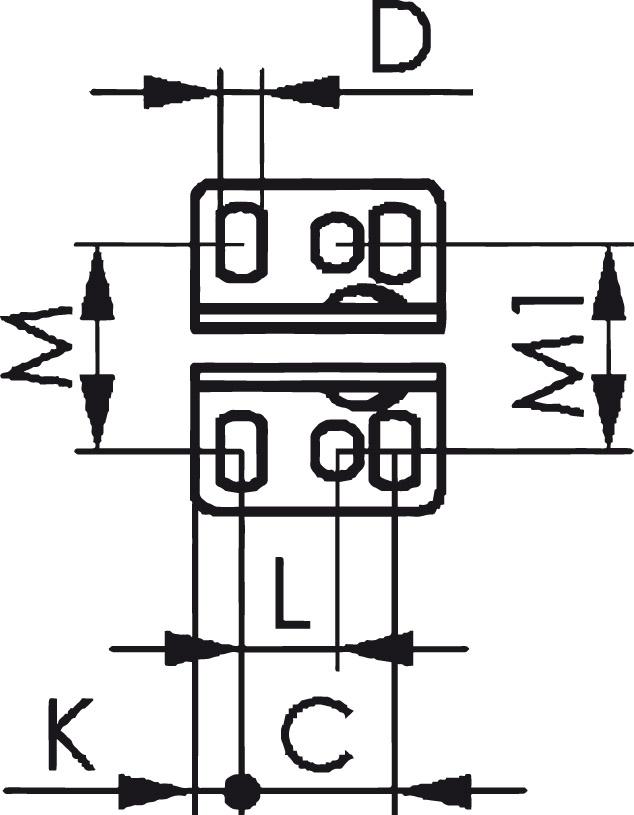

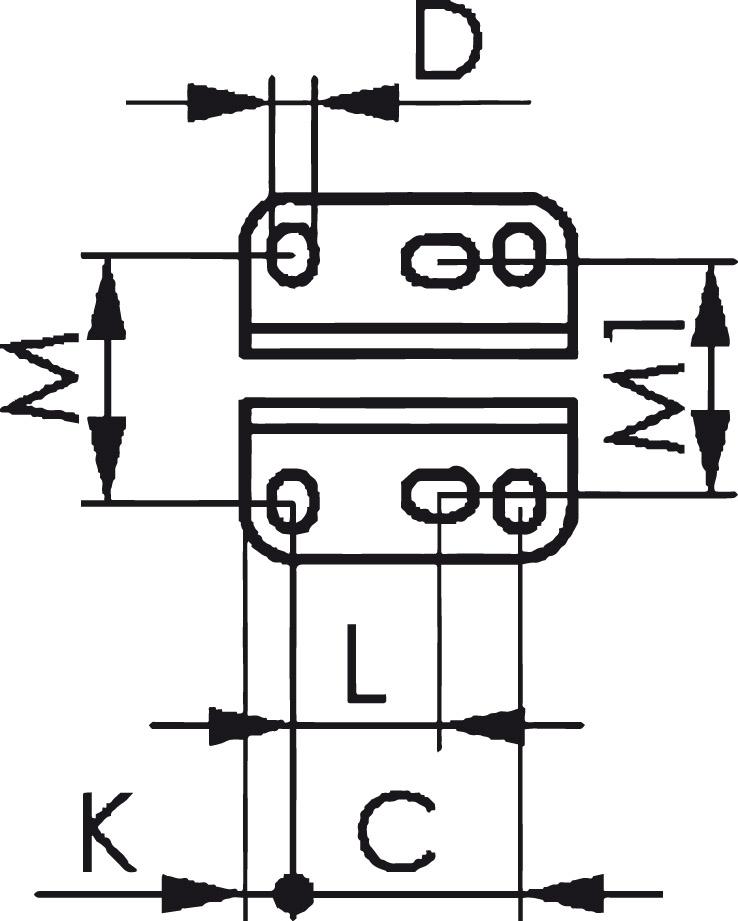

| A | 14 | |
| B | 165,5 | |
| C | 50,5 | |
| D | 13 | |
| E | 89 | |
| F | 28 | |
| H | 81 | |
| H1 | 333 | |
| HW min. | -2,5 | |
| HW max. | 55 | |
| I | 30 | |
| K | 24,5 | |
| L | – | |
| L1 | 231 | |
| L2 | 206 | |
| M | 67,5–72,5 | |
| M1 | – | |
| N | 100 | |
| P | 90 | |
| alpha | 140% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/173 |
Logistické parametry
| Výška | 356,0 mm |
|---|---|
| Dĺžka | 230,0 mm |
| Šírka | 36,0 mm |
| Objem | 2,95 l |
| Hmotnosť (netto) | 2,200 kg |
Popis
Horizontálna úpinka s vodorovnou pätkou, pozinkovaná a pasivovanáPrevedenie: Zvislá úpinka s otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0 a 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Rozsah dodávky: Zvislá úpinka komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
