Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439370010 |
Úpinka vertikálny pätice rozmer 6802 rozmer 1 AMF (90217) |
17,40 EUR
21,05 EUR s DPH
|
|
|
E7439370020 |
Úpinka vertikálny pätice rozmer 6802 rozmer 2 AMF (90225) |
23,40 EUR
28,31 EUR s DPH
|
|
|
E7439370030 |
Úpinka vertikálny pätice rozmer 6802 rozmer 3 AMF (90233) |
27,50 EUR
33,28 EUR s DPH
|
|
|
E7439370040 |
Úpinka vertikálny pätice rozmer 6802 rozmer 4 AMF (90241) |
37,00 EUR
44,77 EUR s DPH
|
|
|
E7439370050 |
Úpinka vertikálny pätice rozmer 6802 rozmer 5 AMF (90258) |
59,00 EUR
71,39 EUR s DPH
|
|
|
E7439370060 |
Úpinka vertikálny pätice rozmer 6802 rozmer 6 AMF (90266) |
85,90 EUR
103,94 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 1 | |

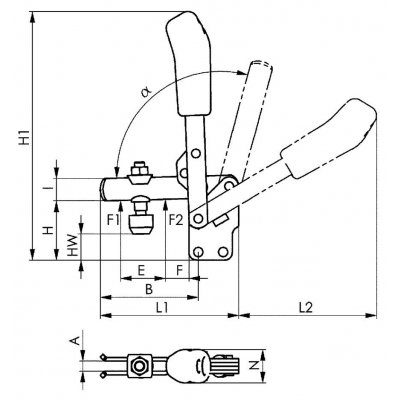

| F1 | 0,6 | kN |
| F2 | 1,1 | kN |
| Délka upínací páky | 115 | mm |
| Délka upínacího ramena | 60 | mm |
| Přítlačný šroub | M5 x 30 | |
| Hmotnost | 105 | g |

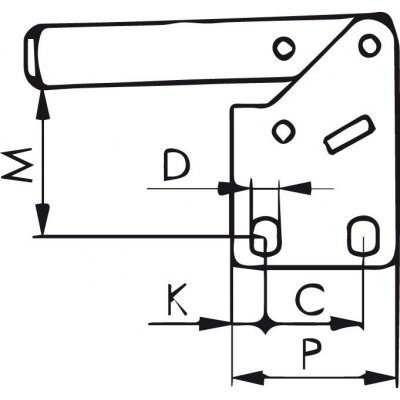

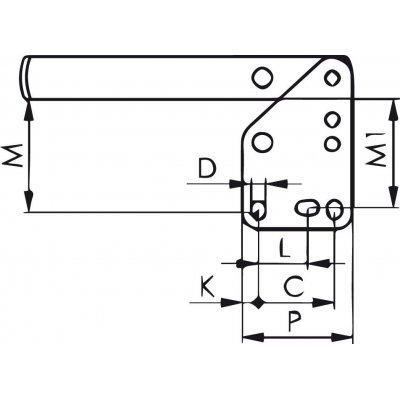

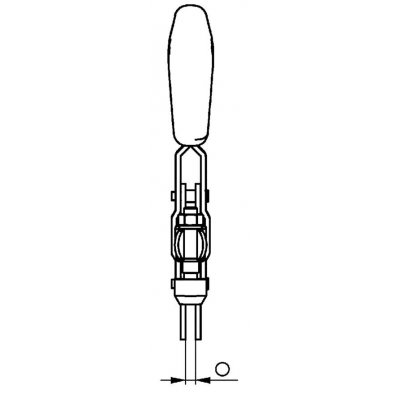

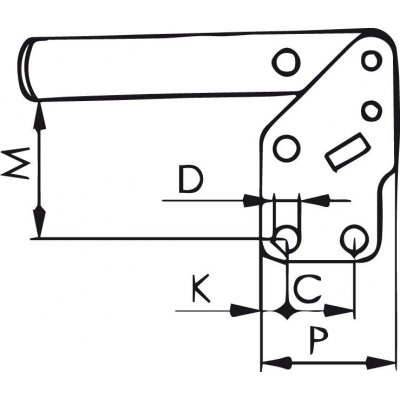

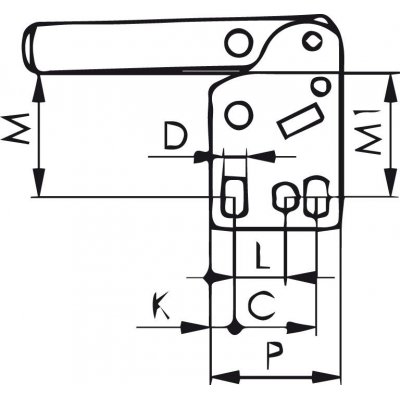

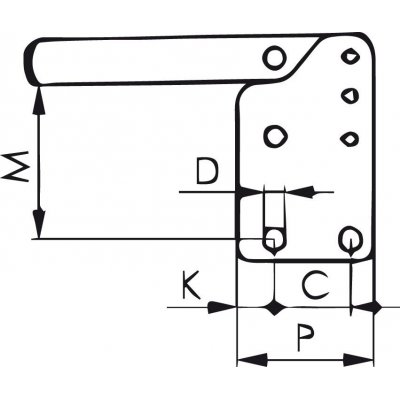

| A | 5 | |
| B | 39 | |
| C | 16 | |
| D | 4,5 | |
| E | 18 | |
| F | 6 | |
| H | 29 | |
| H1 | 109 | |
| HW min. | 6 | |
| HW max. | 12,5 | |
| I | 10 | |
| K | 5,5 | |
| L | – | |
| L1 | 61 | |
| L2 | 59 | |
| M | 23,5–25 | |
| M1 | – | |
| N | 19 | |
| O | 5 | |
| P | 27 | |
| alpha | 95% | |
| alpha* | – | |
| Provedení | alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/174 |
Logistické parametry
| Výška | 20,0 mm |
|---|---|
| Dĺžka | 60,0 mm |
| Šírka | 108,0 mm |
| Objem | 0,13 l |
| Hmotnosť (netto) | 0,114 kg |
Popis
Zvislá úpinka s vertikálnou pätkouPrevedenie: Zvislá úpinka s otvoreným prídržným ramenom a zvislou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkosti 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Na upevnenie na mostíky a pre zvárané konštrukcie.
Obsah dodávky: Zvislá úpinka komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
