Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439380010 |
Úpinka vertikálny pätice rozmer 6803 rozmer 1 AMF (90316) |
19,20 EUR
23,23 EUR s DPH
|
|
|
E7439380020 |
Úpinka vertikálny pätice rozmer 6803 rozmer 2 AMF (90324) |
24,10 EUR
29,16 EUR s DPH
|
|
|
E7439380030 |
Úpinka vertikálny pätice rozmer 6803 rozmer 3 AMF (90332) |
27,50 EUR
33,28 EUR s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 2 | |
| F1 | 0,8 | kN |
| F2 | 1,2 | kN |
| Přítlačný šroub | M6 x 35 | |
| Hmotnost | 220 | g |

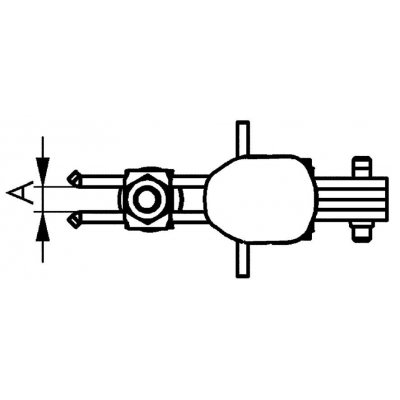

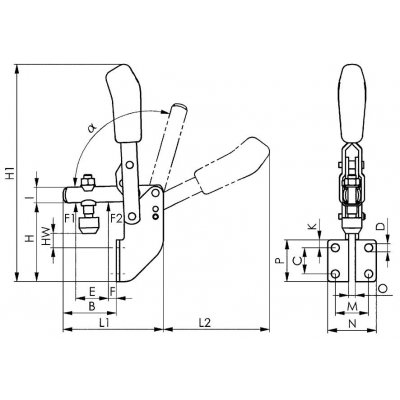

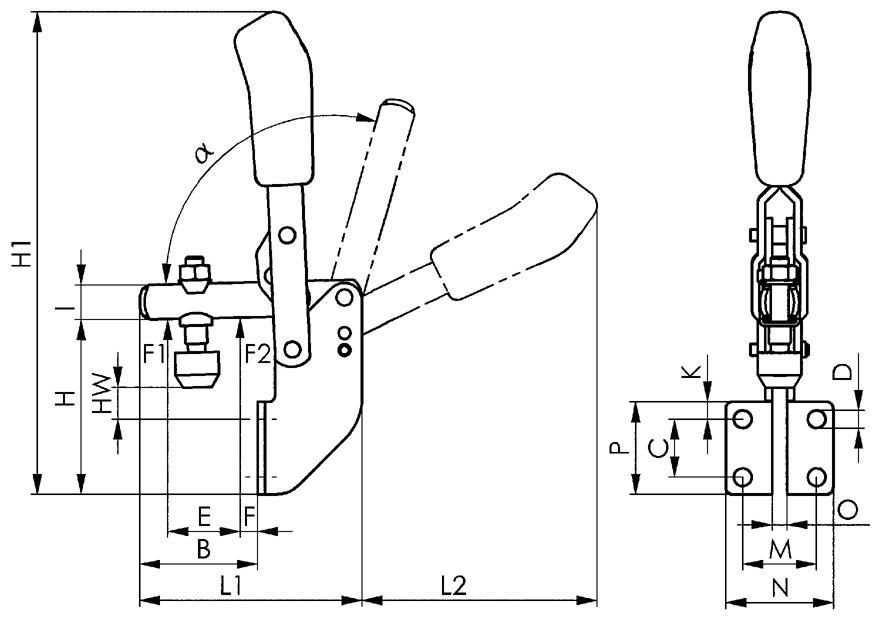

| A | 6 | |
| B | 41 | |
| C | 20 | |
| D | 6,1 | |
| E | 25 | |
| F | 6 | |
| H | 60 | |
| H1 | 176,5 | |
| HW min. | 8 | |
| HW max. | 15,5 | |
| I | 12 | |
| K | 6 | |
| L1 | 77 | |
| L2 | 90 | |
| M | 25,5 | |
| N | 37 | |
| O | 5 | |
| P | 32 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | K dostání i v provedení z oceli INOX. alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/175 |
Logistické parametry
| Výška | 40,0 mm |
|---|---|
| Dĺžka | 170,0 mm |
| Šírka | 80,0 mm |
| Objem | 0,54 l |
| Hmotnosť (netto) | 0,228 kg |
Popis
Zvislá úpinka s uhlovou pätkouPrevedenie: Zvislá úpinka s otvoreným prídržným ramenom a uhlovou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkosti 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Na namontovanie zboku.
Obsah dodávky: Zvislá úpinka komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
