Vákuová upínacia doska, raster 12,5mm 150x150x1mm AMF 375717

Popis

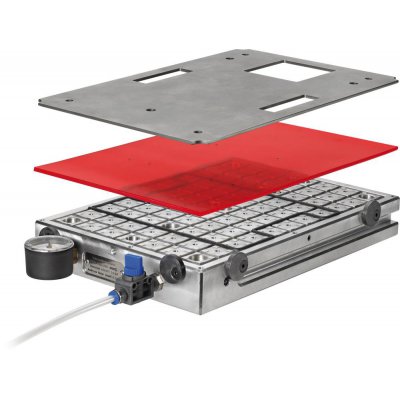

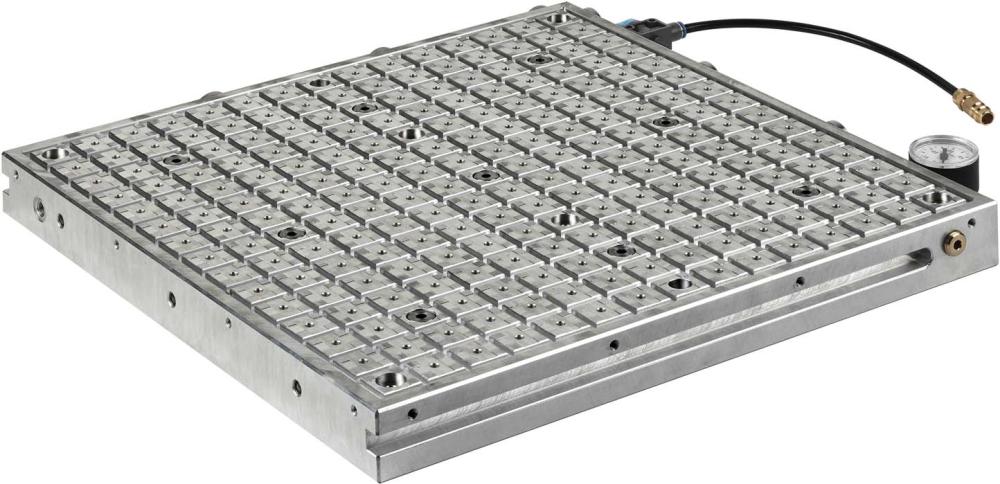

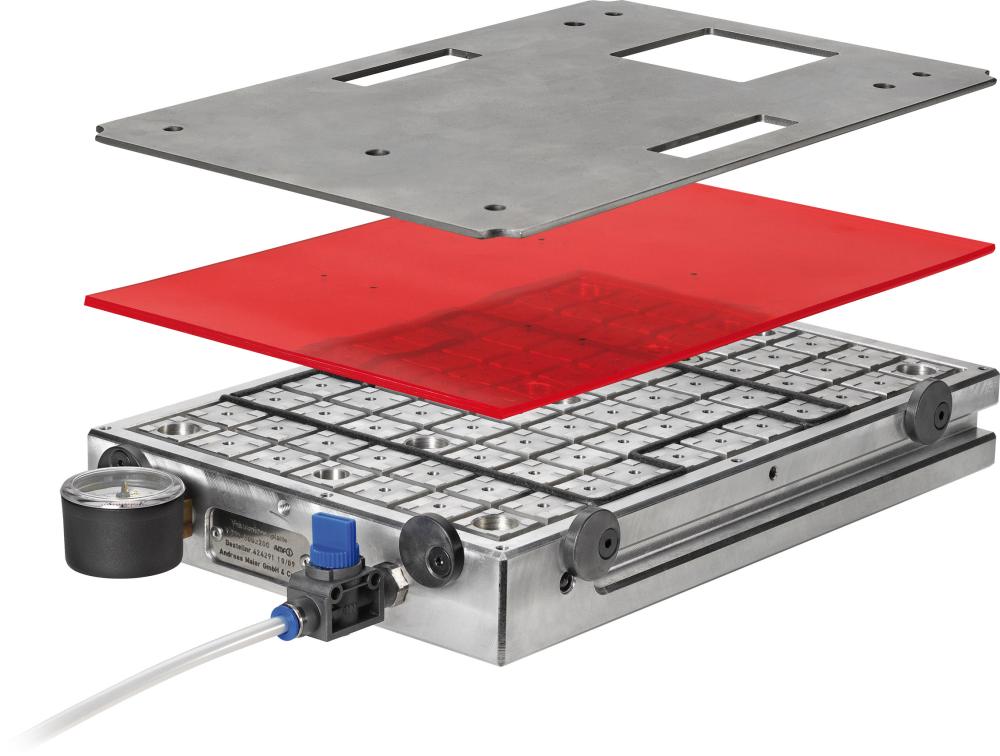

Vákuová upínacia doska, raster 12,5 x 12,5 mm

prevedenie:
Vákuová doska s drážkami a priestorom pre prísavky na hornej strane. Jednoduché nastavenie polohy pomocou otvorov pre dorazové kolíky alebo pomocou bočných výškovo nastaviteľných excentrických dorazov. Pomocou bočných drážok alebo upevňovacích otvorov môžete vákuovou upínacie dosku upevniť na základnú dosku. Dosky prípravkov môžu byť navyše demontované pomocou dlhých alebo upínacích čapov. Vložením tesniacej šnúry môžete vymedziť viac polí pre požadovanú veľkosť obrobku. Všetky prísavné plochy sú vzájomne prepojené.

použitie:
Vytvorením vákua pomocou integrovaného systému s Venturiho tryskou alebo pomocou externého vákuového čerpadla dôjde k upnutie obrábaných obrobkov. Individuálnym rozdelením polí môžete upínať a obrábať súčasne aj niekoľko rôznych obrobkov. Vákuová upínacia doska je pripravená ihneď na použitie, pretože všetky potrebné komponenty sú súčasťou dodávky. Typické použitia sú frézovacie a brúsiace práce. Výhody: • Vákuová upínacia doska môže byť napájaná stlačeným vzduchom v spojení s integrovanou Venturiho tryskou aj externým vákuovým čerpadlom. • Úspory nákladov použitím Venturiho trysky • Nízke prevádzkové náklady vďaka malej spotrebe stlačeného vzduchu • Vákuové dosky možno navzájom kombinovať • Vysoké prídržnej sily • Univerzálne použiteľné • Vysoký súčiniteľ trenia umožňuje bezpečné upnutie neupravených plôch obrobku • Pomocou tesniacich šnúr sa na povrchu obrobku vyrovnajú nerovnosti • Bez deformácie a vibrácií - opracovanie piatich strán

Rozsah dodávky:
Vákuová upínacia doska z hliníka, integrovaná Venturiho tryska, tlmiče hluku, vakuuometer, uzáverový ventil, 6 exzentrové dorazy, 2 m pneumatické hadice, nástrčná spojka pre pripojenie stlačeného vzduchu a 10 m tesniace šnúra O 4,5 mm.

Upozornenie:
Prevádzka iba so suchým, prefiltrovaným a neolejovaným stlačeným vzduchom. Max. objem sania do atmosféry: 21,8 l / min. Prevádzkový tlak pre max. Prietok sania: 3,5 baru. Riaďte sa montážnym návodom. Vďaka existujúcim upínacom otvorom môžete vákuovou upínacie dosku ľahko integrovať do systému upnutia nulového bodu AMF Zero-Point.
