Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7438140000 |
Vodorovná upínka 6830 ESD velikost 0 AMF (562488) |
22,10 EUR
27,18 EUR s DPH
|
|
|
E7438140010 |
Vodorovná upínka 6830 ESD velikost 1 AMF (562489) |
26,70 EUR
32,84 EUR s DPH
|
|
|
E7438140020 |
Vodorovná upínka 6830 ESD velikost 2 AMF (562490) |
27,90 EUR
34,32 EUR s DPH
|
|
|
E7438140030 |
Vodorovná upínka 6830 ESD velikost 3 AMF (562491) |
32,60 EUR
40,10 EUR s DPH
|
Info

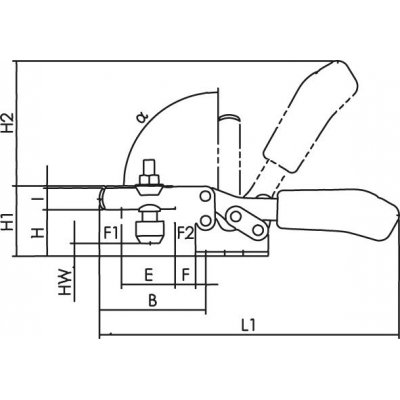

| WGNr. | W341 | |
| Velikost | 1 | |
| F1 | 0,8 | kN |
| F2 | 1,1 | kN |
| Přítlačný šroub | M5 x 30 | |
| Hmotnost | 105 | g |

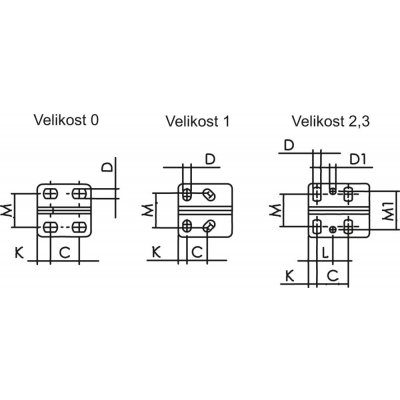

| A | 5 | |
| B | 42 | |
| C | 13–14,5 | |
| D | 5,2 | |
| E | 18,7 | |
| F | 8 | |
| H | 19 | |
| H1 | 30 | |
| HW min. | -3 | |
| HW max. | 2,5 | |
| I | 10 | |
| K | 5,5 | |
| L1 | 120 | |
| M | 18–21,5 | |
| M1 | – | |

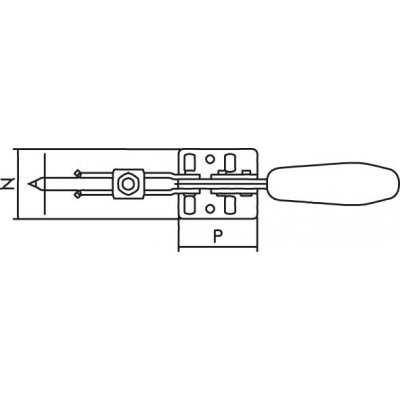

| N | 34 | |
| P | 34 | |
| alpha | 90% | |
| Strana katalogu FORMATplus 2023 | 3/178 |
Popis

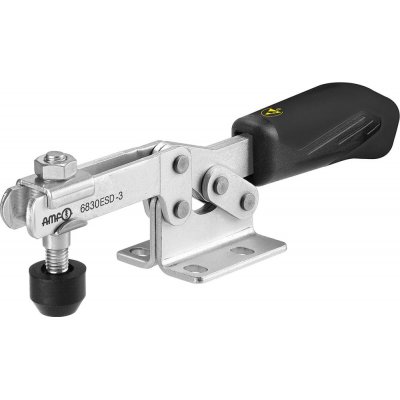

Vodorovná úpinka ESDPrevedenie: S ochranným uzáverom a rukoväťou z materiálu odvádzajúceho elektrostatický výboj (disipatívneho materiálu). S otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pri prevedení veľkosti 2 a 3 pohybujú v tvrdených puzdrách.
Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací kus s ochranou proti zovretiu prstov, poistka proti strate prítlačnej skrutky na konci upínacieho ramena.
Použitie: Vodorovná úpinka ESD bola vyvinutá špeciálne pre použitie v ochranných ESD zónach (EPA –electrostatic protected area) pre práce na elektrostaticky citlivých komponentoch, konštrukčných skupinách alebo prístrojoch v súlade s normou DIN EN 61340-5-1.
Upozornenie: Vodorovná úpinka ESD nie je izolačná. Nesmie sa používať v oblastiach, v ktorých sa pracuje s otvoreným napätím.
Obsah dodávky: Vodorovná úpinka komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
