Varianty
| Kód | Názov | Cena | Košík | |
|---|---|---|---|---|
|
E7439390000 |
Úpinka horizontálny pätice 6830 rozmer 0 AMF (93005) |
13,10 EUR
16,11 EUR s DPH
|
|
|
E7439390010 |
Úpinka horizontálny pätice 6830 rozmer 1 AMF (93013) |
19,60 EUR
24,11 EUR s DPH
|
|
|
E7439390020 |
Úpinka horizontálny pätice 6830 rozmer 2 AMF (93021) |
22,00 EUR
27,06 EUR s DPH
|
|
|
E7439390030 |
Úpinka horizontálny pätice 6830 rozmer 3 AMF (93039) |
27,10 EUR
33,33 EUR s DPH
|
|
|
E7439390040 |
Úpinka horizontálny pätica 6830 rozmer 4 AMF (93047) |
35,10 EUR
43,17 EUR s DPH
|
|
|
E7439390050 |
Úpinka horizontálny pätice 6830 rozmer 5 AMF (93054) |
55,40 EUR
68,14 EUR s DPH
|
|
|
E7439390060 |
Vodorovná upínka 6830 velikost 6 AMF (561275) |
88,30 EUR
108,61 EUR s DPH
|

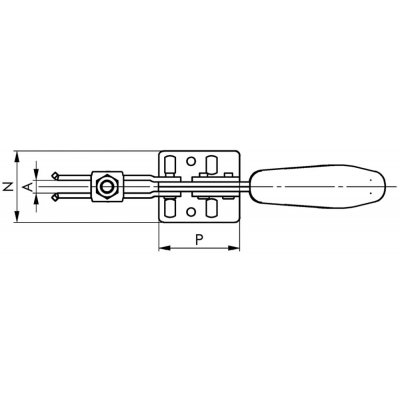

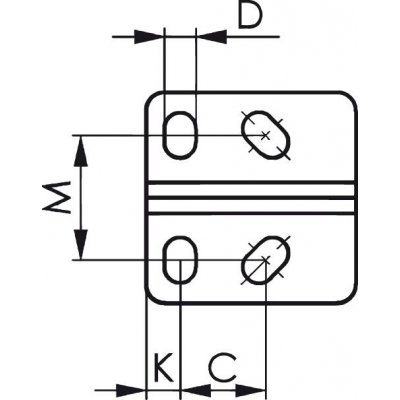

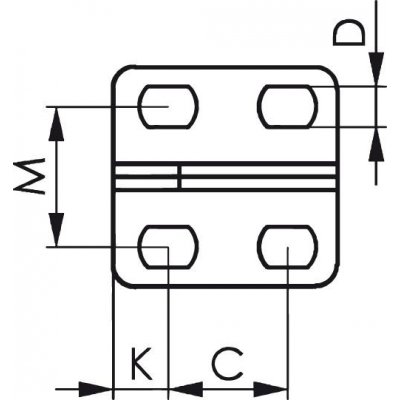

Info

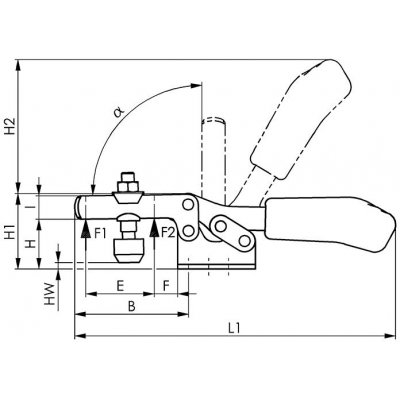

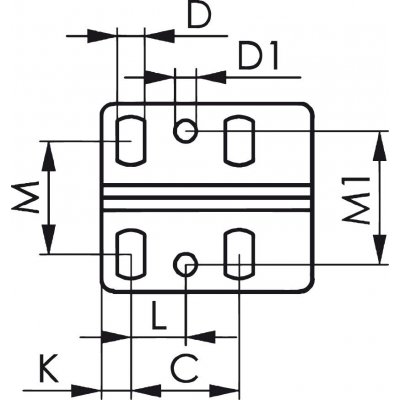

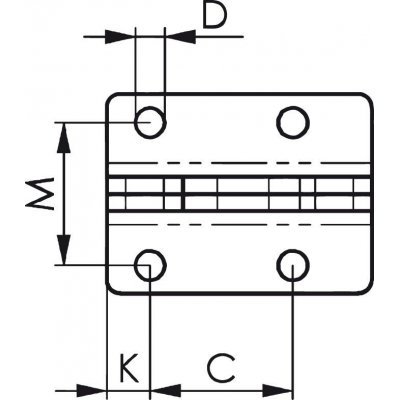

| WGNr. | W341 | |
| Velikost | 6 | |
| F1 | 4 | kN |
| F2 | 7 | kN |
| Přítlačný šroub | M10 x 116 | |
| Hmotnost | 1925 | g |
| A | 10 | |
| B | 110 | |
| C | 57,7 | |
| D | 9,8 | |
| D1 | 8,7 | |
| E | 59,3 | |
| F | 20,6 | |
| H | 71,5 | |
| H1 | 114,5 | |
| H2 | 181 | |
| HW min. | –6 | |
| HW max. | 44 | |
| I | 30 | |
| K | 11,5 | |
| L | 43,5 | |
| L1 | 354 | |
| M | 32,1–43,8 | |
| M1 | 31,6 | |
| N | 66,5 | |
| P | 95 | |
| alpha | 83% | |
| Strana katalogu FORMATplus 2023 | 3/177 |
Popis

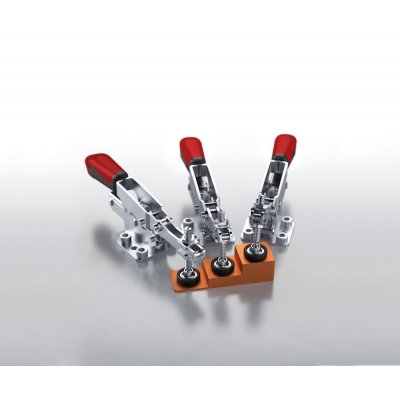

Horizontálna úpinka s horizontálnou pätkou, pozinkovaná a pasivovanáPrevedenie: Vodorovná úpinka s otvoreným prídržným ramenom a vodorovnou pätkou. Pozinkované a pasivované. Nity z nerezovej ocele sa pohybujú v tvrdených puzdrách, z dôvodu priestoru nie sú vo veľkostiach 0 a 1. Mazané ložiskové miesta. Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom. Bezpečnostný upínací prvok s ochranou proti zovretiu prstov. Bezpečnostný upínací kus s poistkou proti strate prítlačnej skrutky na konci upínacieho ramena.
Rozsah dodávky: Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou.
Technické špecifikácie sa môžu zmeniť bez výslovného upozornenia. Obrázky majú len informatívny charakter.
